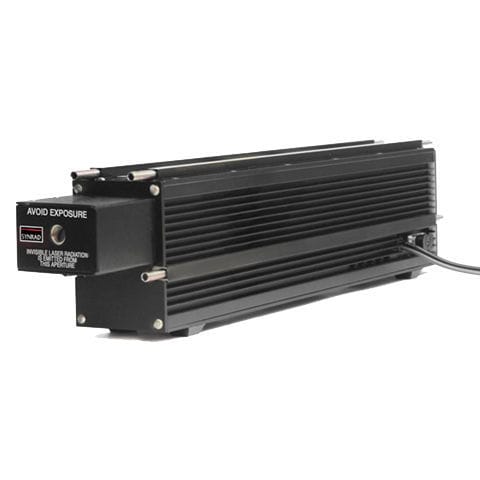

Sistema de control de potencia 48

por láserópticoen lazo cerrado

El sistema incluye un muestreador de haces y un sistema de control de bucle cerrado para estabilizar la potencia de salida de los láseres de CO2 48-1 refrigerados por agua. El sistema de bucle cerrado funciona con el controlador láser UC-2000. El rendimiento del sistema suele ser de ±2%. El muestreador de haces y el sistema de control de bucle cerrado vienen instalados de fábrica y funcionan con el controlador láser UC-2000. La alimentación del sistema se realiza a través de un transformador de enchufe de pared que suministra 24 VCC. Un divisor de haz interno al muestreador desvía el 8% del haz de salida a un difusor y a un detector termopila. La señal del detector de termo-pila se amplifica dentro del recinto de muestreo a un nivel de señal de 1 a 12V. Un controlador situado a distancia genera una señal de ciclo de trabajo variable de 5 kHz para mantener constante la potencia media del láser. Si se desea, la frecuencia de control puede aumentarse a 20 kHz para reducir la ondulación óptica.
