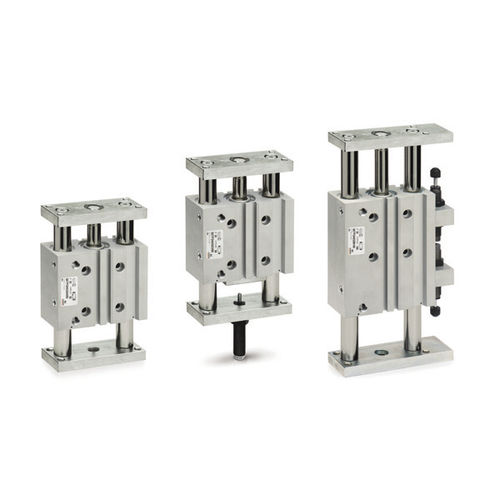

Cilindro con guiados integrados QCTF, QCBF series
neumáticode pistón magnéticode doble efecto

Cilindro con guiados integrados - QCTF, QCBF series - CAMOZZI AUTOMATION - neumático / de pistón magnético / de doble efecto
Cilindro con guiados integrados - QCTF, QCBF series - CAMOZZI AUTOMATION - neumático / de pistón magnético / de doble efecto
Cilindro con guiados integrados - QCTF, QCBF series - CAMOZZI AUTOMATION - neumático / de pistón magnético / de doble efecto - imagen - 2
Cilindro con guiados integrados - QCTF, QCBF series - CAMOZZI AUTOMATION - neumático / de pistón magnético / de doble efecto - imagen - 3
Cilindro con guiados integrados - QCTF, QCBF series - CAMOZZI AUTOMATION - neumático / de pistón magnético / de doble efecto - imagen - 4
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Características

Tipo
neumático
Tecnología
de pistón magnético
Configuración
de doble efecto
Material
de aluminio anodizado
Otras características
de precisión, con guiados integrados, con brida
Carrera

Máx.: 200 mm
(7,874 in)

Mín.: 20 mm
(0,787 in)

Presión

Máx.: 10 bar
(145,04 psi)

Mín.: 1 bar
(14,5 psi)

Velocidad

Máx.: 500 mm/s
(1,64 ft/s)

Mín.: 50 mm/s

Temperatura de funcionamiento

Máx.: 80 °C
(176 °F)

Mín.: 0 °C
(32 °F)

Descripción

La serie QCTF-QCBF ha sido diseñada para aplicaciones en las cuales el espacio es reducido. Dos versiones disponibles: una dotada de doble guía con buje de bronce (Mod. QCTF) y la segunda de doble guía rodamiento de esferas (Mod. QCBF). La versión QCTF se recomienda en presencia de cargas laterales elevadas, mientras la versión QCBF es apta para ciclos de trabajo elevados con menores cargas laterales y para lograr mayor precisión. La amortiguación de fin de carrera viene propuesta en tres variantes: A) Amortiguador mecánico fijo (estándar); B)Dotado de dos amortiguadores hidráulicos colocados sobre el cuerpo del cilindro; C) Con un amortiguador hidráulico situado en el centro de la placa trasera. La versión B y C resultan ser las más aptas para la manipulación de masas elevadas y/o cuando sea necesario regular la carrera.
