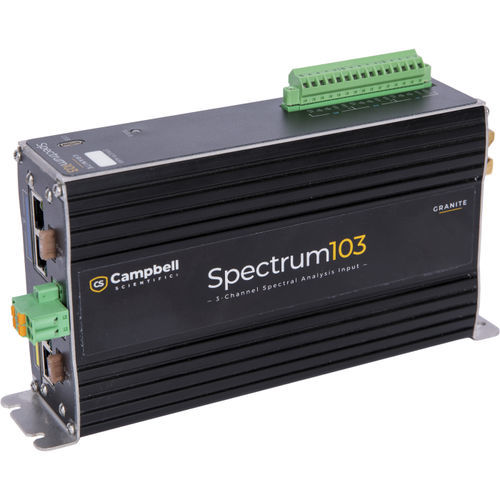

Módulo de entrada analógico Spectrum

3 canales9 canalespara sensor

El módulo de análisis espectral y entrada de alta velocidad -disponible en variantes de tres o nueve canales- ofrece muestreo síncrono de alta velocidad para entradas analógicas, con hardware de entrada analógica dedicado que incluye amplificadores, filtros y convertidores analógico-digitales (ADC). Ventajas y características - Sincronización entre varios módulos - Ideal para acelerómetros de tres ejes y bandas extensométricas - Conexión al registrador de datos mediante EPI y CPI - Creación simplificada de programas básicos - Velocidad de muestreo de hasta 10 kHz Descripción técnica El Spectrum 103 (tres canales) y el 109 (nueve canales) comparten el mismo diseño, ofreciendo una variedad de rangos de entrada seleccionables en cada canal. Sincronización Los canales se digitalizan mediante un ADC de 32 bits y ofrecen una sincronización de muestreo de canal a canal dentro de aproximadamente ±10 ns. Cuando se utiliza el bus EPI para la sincronización entre varios módulos, la sincronización entre módulos se consigue en aproximadamente ±100 ns. Tres ejes Cada canal Spectrum ofrece rangos de entrada seleccionables: ±200 mV, ±1 V, ±5 V y ±10 V. Los Spectrum 103 y 109, con tres o nueve canales de entrada respectivamente, son ideales para acelerómetros y bandas extensométricas de tres ejes. Conexión mediante EPI y CPI Los módulos Spectrum se conectan a los registradores de datos a través de redes EPI o CPI mediante cables Ethernet estándar (CAT5e, CAT6 o superior). Las redes EPI son ideales para las aplicaciones Spectrum. Para configuraciones con menor número de canales, se conecta un solo Spectrum a un registrador de datos tradicional compatible con CPI, como el CR6 o el CR1000X. Programación básica El software Short Cut agiliza la creación de programas básicos para la lectura de múltiples módulos Spectrum.
