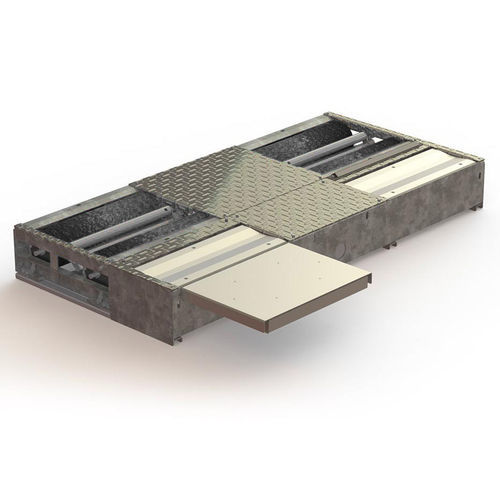

Banco de frenado para coche CAP9010

de rodillos

Descripción
El CAP9010 es una bancada multifunción de 3 funciones para vehículos ligeros que integra frenómetro a rodillos, banco de suspensiones y alineador de ripado. Diseñada para centros de inspección y talleres, dispone de un bastidor de acero galvanizado y rodillos de aluminio con recubrimiento epoxi para resistencia a la corrosión y alta adherencia. El módulo de suspensión incorpora un variador silencioso y la tecnología de medida EUSAMA. Se suministra con un armario eléctrico remoto y una placa CPU desarrollada por CAPELEC. El software PTI (S9010NC) guía al operario; es posible el control remoto y la telemantenimiento mediante pantalla táctil inalámbrica y mando a distancia.

Principales características

• Pruebas de frenado, suspensión y alineador en un solo banco multifunción
• Diseño compacto, adaptable a la mayoría de obras civiles e instalaciones
• Estación de operador: tótem con PC, pantalla táctil y control remoto inalámbrico
• Procedimiento PTI S9010NC
• Bastidor de acero galvanizado para entornos agresivos (agua, arena, sal)
• Rodillos de aluminio con recubrimiento epoxi: ligeros, no oxidan, alta adherencia
• Mantenimiento remoto y asistencia a distancia disponibles
• Opciones: arranque progresivo, bloqueo de rodillos, modo 4x4 / giro inverso

Interfaz de operador y accesorios

• Tótem PC con pantalla táctil 22" (estándar); pantalla 27" opcional
• Pedométrico Bluetooth inalámbrico (opción CAP9010-PED)
• Pantalla inalámbrica para control remoto y asistencia
• Armario eléctrico remoto para acceso y mantenimiento facilitado

Datos técnicos
Frenómetro
Dimensiones: 232 x 69 x 28 cm
Bastidor: acero galvanizado
Carga máxima por eje: 4 toneladas
Potencia motores: 3,7 kW
Velocidad de rodillos: 5 km/h
Rango de medida: 0–750 daN
Paso: 80–220 cm
Rodillos: aluminio con recubrimiento epoxi, alta adherencia
Pedométrico: inalámbrico (Bluetooth)
Alimentación: 230/400V, 50Hz

Banco de suspensión
Dimensiones: 232 x 43 x 28 cm
Bastidor: acero galvanizado
Frecuencia: 0–25 Hz
Carga máxima por eje: 4 toneladas
Potencia motores: 3 kW
Método de prueba: EUSAMA (tres sensores por placa)
Paso: 80–220 cm
Alimentación: 230/400V, 50Hz

Alineador de ripado
Dimensiones: 73 x 52 x 7 cm
Bastidor: acero galvanizado
Rango de medida: ±20 m/km
Carga máxima por eje: 4 toneladas

Software y normas
Software: procedimiento PTI S9010NC que guía el proceso de ensayo
Certificaciones: CDC 4A
Protocolos de comunicación: GIEG LAN, OTC LAN

Opciones y accesorios compatibles

• CAP9000-RF juego de rodillos libres
• CAP9000-RFE rodillos libres empotrados con cubierta protectora epoxi
• CAP9000-TE kit de paso ampliado
• PRO03017 base móvil 4 ruedas
• CAP9010-SST arranque progresivo
• CAP9010-27N pantalla 27"
• CAP9010-BLO bloqueo de rodillos
• CAP9500EX decelerómetro
• CAP9010-PED pedómetro Bluetooth
• CAP9010-FWD modo 4x4
• Adaptadores de obra civil PRO03175 (2350 x 360) y PRO03176 (2350 x 180)

Características / especificaciones técnicas

• Modelo comercial: CAP9010
• Tipo: banco 3 funciones a rodillos para vehículos ligeros (freno, suspensión, ripado)
• Dimensiones frenómetro: 232 x 69 x 28 cm
• Dimensiones banco suspensión: 232 x 43 x 28 cm
• Dimensiones placa ripado: 73 x 52 x 7 cm
• Material bastidor: acero galvanizado
• Rodillos: aluminio con recubrimiento epoxi
• Carga máxima por eje (todos los módulos): 4 toneladas
• Potencia motor frenómetro: 3,7 kW
• Potencia motor suspensión: 3 kW
• Velocidad de rodillos: 5 km/h
• Rango de medida frenado: 0–750 daN
• Rango frecuencia suspensión: 0–25 Hz
• Paso de medida (freno & suspensión): 80–220 cm
• Rango ripado: ±20 m/km
• Alimentación: 230/400V, 50Hz
• Interfaz: tótem ergonómico, pantalla táctil 22" (estándar)
• Software: procedimiento PTI S9010NC
• Mantenimiento remoto: disponible
• Opciones: arranque progresivo, bloqueo de rodillos, modo 4x4, pedómetro Bluetooth, kits de rodillos/paso, adaptadores obra civil
• Certificaciones: CDC 4A
• Protocolos: GIEG LAN, OTC LAN
