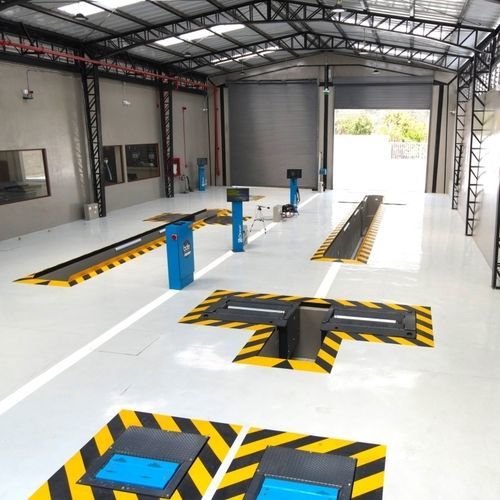

Banco de frenado, suspensión y alineado para coche CAP20000

de rodillos

Descripción
CAP20000 es una línea completa de inspección técnica vehicular que centraliza las medidas y la gestión de frenado, suspensión, alineación, emisiones y regulación de luces. La solución integra analizador de gases combinado y opacímetro, frenómetro, banco de suspensión, equipo de medición de deriva y tester de luces con totem táctil 22” y software S9010NC.

Ventajas principales

• Pruebas integradas: emisiones, luces, frenado, suspensión y alineación
• Interfaz centralizada con control remoto único
• Configuración modular adaptable a tipo de vehículo y normativa
• Mantenimiento remoto y puesta en servicio simplificada
• Totem ergonómico con pantalla táctil 22”

Frenómetro

• Dimensiones: 232 x 69 x 28 cm
• Chasis: acero galvanizado
• Carga máxima: 4 t por eje
• Potencia: 4 kW (ABM Germany)
• Velocidad de ensayo: 5 km/h
• Rango de medida: 0–750 daN
• Paso de frenado: 80–220 cm
• Rodillos: aluminio epoxi de alta adherencia
• Podómetro: inalámbrico (Bluetooth)
• Alimentación: 230/400 V, 50 Hz

Banco de suspensión

• Dimensiones: 232 x 43 x 28 cm
• Chasis: acero galvanizado
• Frecuencia: 0–25 Hz
• Carga máxima: 4 t por eje
• Potencia: 3 kW
• Método de ensayo: EUSAMA, phase shift
• Paso suspensiones: 80–280 cm
• Alimentación: 230/400 V, 50 Hz

Equipo de deriva

• Dimensiones: 45 x 52 x 7 cm
• Chasis: acero galvanizado
• Rango de medida: ±20 m/km
• Carga máxima: 4 t por eje

Interfaz (totem)

• Totem compacto y ergonómico
• Alimentación: 230/400 V, 50 Hz
• PC: pantalla táctil 22” | OS WN
• Software: Procedimiento de Inspección Técnica S9010NC

Analizador de gases (gasolina & GLP)

• Modo dual: diagnóstico e inspección técnica
• Mide: HC, CO, CO2
• Precalentamiento: < 9 min a 0°C (1 min mínimo)
• Temperatura de trabajo: -10°C a 55°C
• Tiempo de respuesta: < 5 s para CO, CO2, HC
• Presión atmosférica: 750–1150 mBar
• Coeficiente Lambda: 0–9,99

Opacímetro (diésel)

• Cero y calibración automáticos
• Rango de medida: (no especificado)
• Alimentación: 230 V

Tester de luces

• Peso: 25 kg
• Dimensiones: 590 x 670 x 1850 mm
• Batería: 10 h de autonomía, recarga rápida
• Mediciones: abatimiento, lateral, intensidad, deslumbramiento
• Conectividad: USB, RJ45, RS232, Wi‑Fi
• Abatimiento: -6/+6 % | Lateral: -10/+10 %
• Intensidad: Lux 0–200 lx; Candela 0–12500 cd — precisión Lux ±10%

Aplicaciones

• Inspección técnica periódica: comprobación de frenos, suspensión, deriva, emisiones y regulación de faros
• Talleres y garages: mediciones de mantenimiento y diagnóstico
• Fabricantes: controles funcionales en producción y ensayo

Especificaciones técnicas

• Composición completa: analizador de gases & opacímetro, frenómetro, banco de suspensión, equipo de deriva, tester de luces, totem 22” y software S9010NC
• Electricidad: 230/400 V, 50 Hz (según configuración)
• Mantenimiento: diagnóstico remoto y actualizaciones para toda la línea

Opciones & accesorios

• Opciones frenómetro: CAP9000-RF, CAP9000-RFE, CAP9010 series, CAP9010-PED podómetro Bluetooth, CAP9010-FWD 4x4
• Módulos de medida: CAP8533/CAP8520 RPM & temperatura, CAP1330 sonda IR, CAP1220/1221 receptor/transmisor BT
• Conexión opacímetro & accesorios: CAP3030ZEZ1/ZE2 colectores, PRO3030ZE50 extensión, soportes y bases móviles

Nombres & certificaciones

• Analizador de gases: MID | Directiva 2014/32/UE, OIML R99, ISO 3930
• Opacímetro: ISO 11614 (cuando aplique)
