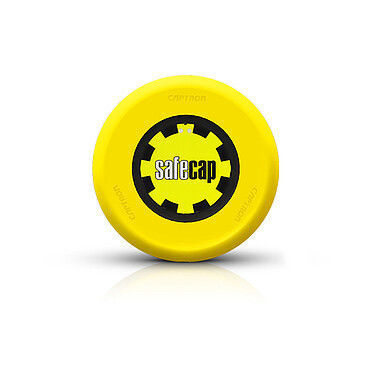

Mando bimanual de seguridad SC3x series

capacitivopara botón táctilIK08

Resumen
La serie SC3x es la última generación de los pulsadores de seguridad two-hand CAPTRON safeCAP, sucesora de la serie SC4. Diseñada para máquinas con alto riesgo de lesión (troqueladoras, prensas y similares), ofrece accionamiento sin esfuerzo, larga vida útil e integración conforme a normativas de seguridad.

Beneficios clave

• Accionamiento sin fuerza mediante tecnología de sensor capacitivo — no requiere presión, reduce la fatiga de la muñeca; operable con guantes de trabajo.
• Alta durabilidad y estanqueidad: pulsadores totalmente encapsulados (IP68) protegidos contra agua, aceite, polvo y golpes; tecnología sin desgaste para varios cientos de millones de ciclos; mantenimiento mínimo.
• Certificado para aplicaciones de seguridad (Tipo III C) y compatible con PLCs de seguridad, relés y equipos de tratamiento de señales estándar.

Características (serie)

• Variantes disponibles: canal único (NO) y doble canal (NO/NC).
• Opciones de conectores/pines: variantes de 5, 6 y 8 pines según modelo/configuración.
• Retroalimentación LED: verde (listo), amarillo (accionado).
• Certificaciones: EN ISO 13849-1 (Cat. 4, PLe), EN ISO 13851, IEC 60947-5-1 y directivas CE aplicables; certificado de examen CE referenciado.

Montaje / Diseños

• SC30: Orificio de instalación Ø 22,5 mm, cara sensible Ø 50 mm cuando está montado — apto para montaje rápido en carcasas estándar.
• SC31: Cara sensible Ø 50–58 mm con fijación de 3 puntos, altura total reducida (7 mm) — para instalaciones de perfil bajo.

Ampliable
La serie SC3x es modular y puede ampliarse con accesorios (cubiertas protectoras, paneles de montaje en mesa y otros elementos de montaje/protección) para crear soluciones two-hand conformes a la norma.

Productos / Notas de aplicación

• SC30 (Canal único): Cara sensible Ø 50 mm, se instala mediante orificio estándar Ø 22,5 mm; puede combinarse con unidades de acondicionamiento de señal para aplicaciones de control two-hand. Usos típicos: troquelado, prensas.
• SC30 (Doble canal): Superficie de conmutación Ø 50 mm, instalación mediante orificio Ø 22,5 mm; compatible con MCR225 y PILZ PNOZ; certificado por TÜV SÜD para EN ISO 13849-1 y EN ISO 13851. Uso típico: prensas, troqueladoras.
• SC31 (Doble canal): Cara sensible Ø 50 mm, perfil bajo (7 mm); compatible con MCR225 y PILZ PNOZ s6; probado por TÜV SÜD. Usos: troquelado, prensado y similares.

Especificaciones técnicas

• Serie / Modelo: SC3x (variantes SC30, SC31)
• Tecnología de sensor: sensor táctil capacitivo — accionamiento sin fuerza; operativo con guantes
• Protección: IP68 (totalmente encapsulado)
• Resistencia a impactos: IK08
• Vida de conmutación: varios cientos de millones de ciclos
• Salidas: relé PhotoMOS sin potencial con salidas antivalentes NO/NC (según especificación)
• Versiones de conector/pines: variantes de 5, 6 y 8 pines según modelo
• Montaje: SC30 (orificio de montaje Ø 22,5 mm); SC31 (cara sensible Ø 50–58 mm, fijación 3 puntos, altura de montaje 7 mm)
• Retroalimentación LED: verde (listo), amarillo (accionado)
• Normas / Certificaciones: EN ISO 13851, IEC 60947-5-1, EN ISO 13849-1 (Cat. 4, PLe), 2006/42/EC; certificado de examen CE referenciado; pruebas/certificaciones TÜV SÜD para variantes relevantes
• Compatibilidad: Compatible con PLCs de seguridad comunes, relés de seguridad y dispositivos de acondicionamiento de señal aprobados (ej.: MCR225, PILZ PNOZ, Simatic F-CPU)
• Aplicaciones: troquelado, prensas y máquinas industriales con alto riesgo de lesión
