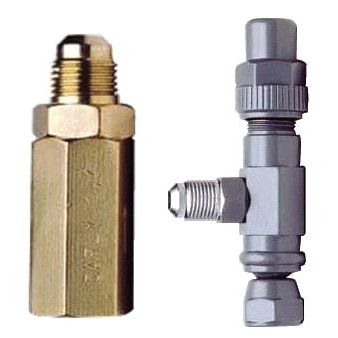

Válvula de tapón HCYCTR

hidráulicade purgapara aceite

Las válvulas diferenciales se utilizan en los sistemas de retorno de aceite baja presión de las instalaciones de refrigeración y acondicionamiento de aire. Se montan en los depósitos de aceite, en los cuales mantienen una sobrepresión constante en relación con los cárteres de los compresores, para garantizar a estos una reintegración regular y permanente del aceite. El aceite reintegrado a los cárteres de los compresores no lleva gas refrigerante, ya que en el caso de que vendría gas del separador de aceite, se expandiría en el depósito de aceite y se evacuaría hacia la tubería de aspiración gracias a las válvulas diferenciales. Presión máxima de servicio : 46 bar. HCYCT : 4 modelos de válvulas diferenciales no ajustables que presentan presiones de calibre de 0,35; 1,4 ; 3,5 y 7,0 bar. El modelo HCYCT 7 está previsto para funcionar con un fuerte diferencial de presión : 7 bar para instalaciones al CO2 por ejemplo. HCYCTR : 1 modelo de válvula ajustable que autoriza un ajuste de la presión de calibración por una varilla que se maniobra con una herramienta (sección cuadrada de 7,8 mm), de 0,35 bar a 3,5 bar. Ajuste en fábrica : 1,4 bar. Esta válvula ajustable permite ajustar muy precisamente el diferencial de presión, en función de las características de los compresores y de los componentes del sistema de retorno de aceite. La posibilidad de ajustar el diferencial de presión permite en ciertos casos que se solucionen problemas de retorno de aceite debidos a unas condiciones de funcionamiento reales mal o no controladas.
