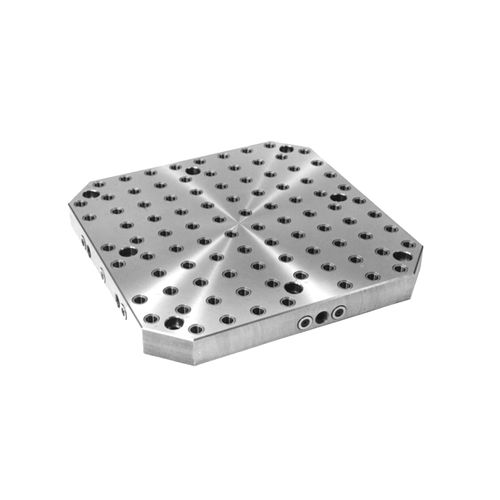

Placa de fijación modular CL-400-PTPM-50

de hierro fundidocuadrada

Placas de fabricación de la plataforma cuadrada – modulares, 5/8" pesado (400m m) Fixturing modular Placas de fabricación modulares ideales para los centros de mecanización horizontales, incorporando nuestro (5/8-11) sistema modular pesado. El material del arrabio proporciona exactitud superior, estabilidad dimensional, y el humedecimiento de la vibración. Final trabajado a máquina a las tolerancias apretadas, con una rejilla de los agujeros multiusos espaciados en 2,0000" dentro de .0008" de la posición verdadera. Los agujeros de montaje universales cupieron casi cualquier pulgada o espaciamiento métrico de la ranura, usando la ubicación lateral de JIS. Las placas de fabricación mostradas aquí cupieron las plataformas cuadradas de 400m m. Cada agujero multiusos en una placa o un bloque de fabricación pesada del sistema MF50 tiene un 5/8" buje de la identificación en el top con un parte movible roscado 5/8-11 debajo de él. Los agujeros multiusos se localizan en un 2,0000" exacto modelo de rejilla, espaciado dentro de las pulgadas ±.0008 de la posición verdadera. Situar los tornillos, con un hombro de la tierra de la precisión, se utiliza para localizar y para sujetar al mismo tiempo. El montaje de JIS es la manera más-común de localizar las placas y los bloques de fabricación en una plataforma del horizontal-trabajar a máquina-centro, con dos bordes de referencia exacto el uno al otro trabajados a máquina en el 90°. La placa o el bloque primero se tira contra los localizadores laterales de la plataforma usando tres tornillos de casquillo de la zócalo-cabeza, después sujetó abajo con cuatro a ocho tornillos de casquillo de la zócalo-cabeza, dependiendo del tamaño de la plataforma.
