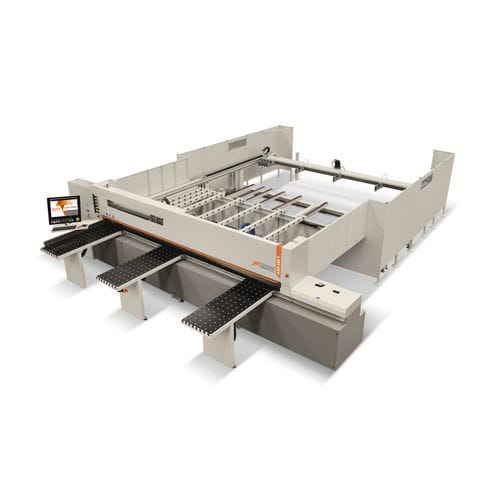

Sierra circular AXO series

de panelespara maderapara paneles

Resumen
La serie AXO de Casadei incluye dos modelos con carga trasera, AXO 400 T y AXO 500 T HD, diseñados para automatizar la alimentación continua de pilas de paneles en operaciones de corte longitudinal de alta producción. La mesa de carga/levantamiento trasera permite una carga automática ininterrumpida según el programa de corte.

Ventajas

• AXO 400 T: incrementa la producción mediante la mesa elevadora trasera que permite la carga automática continua de pilas de paneles acorde con la secuencia de corte.
• AXO 500 T HD: concebida para cadencias muy altas con mayor proyección de hoja, velocidades superiores del carro de sierra y del empujador, y capacidad para pilas de paneles de hasta 1300 mm de altura en la mesa.
• Para uso continuo intensivo, el AXO 500 T HD puede equiparse con guías prismáticas con lubricación forzada automática, avance del carro de sierra hasta 150 m/min y velocidad del empujador hasta 70 m/min.

Datos técnicos
— (header) | AXO 400 T | AXO 500 T HD
Capacidad de corte longitudinal | 3200 / 3800 / 4500 mm | 3200 / 3800 / 4500 mm
Proyección de la hoja | 110 mm | 128 mm
Velocidad de avance del carro de sierra | 0 ÷ 135 m/min | 0 ÷ 150 m/min
Velocidad máxima de retorno del empujador | 0 ÷ 70 m/min | 0 ÷ 70 m/min
Potencia motor principal a 50 Hz (S6-40%) | 9 kW (12 Hp) | 15 kW (20 Hp)
Potencia motor de scoring a 50 Hz (S6-40%) | 1.8 kW (2.5 Hp) | 1.8 kW (2.5 Hp)
Dimensiones máximas de los paneles en la mesa de carga trasera | T/32: 3200 x 1850 mm; T/38: 3800 x 1850 mm; T/45: 4500 x 2200 mm | T HD/32: 3200 x 1850 mm (2440 opt); T HD/38: 3800 x 1850 mm (2440 opt); T HD/45: 4500 x 2440 mm
Capacidad estándar mesa elevadora h = 600 mm | 4000 Kg | 6500 Kg

Observaciones
El AXO 500 T HD se destaca por su mayor proyección de hoja y alta capacidad de producción; algunos textos indican una proyección de 130 mm mientras que la tabla técnica especifica 128 mm. Estas máquinas están pensadas para entornos de producción muy elevada y para automatizar la alimentación de pilas de paneles mediante una mesa de elevación/carga trasera.

Especificaciones técnicas

• Serie: AXO
• Modelos: AXO 400 T y AXO 500 T HD
• Capacidades de corte longitudinal disponibles: 3200 / 3800 / 4500 mm
• Proyección de hoja: AXO 400 T = 110 mm; AXO 500 T HD = 128 mm (a veces indicado 130 mm)
• Velocidad de avance del carro de sierra: AXO 400 T = 0 ÷ 135 m/min; AXO 500 T HD = 0 ÷ 150 m/min
• Velocidad máxima de retorno del empujador: 0 ÷ 70 m/min
• Potencia motor principal (50 Hz, S6-40%): AXO 400 T = 9 kW (12 Hp); AXO 500 T HD = 15 kW (20 Hp)
• Potencia motor de scoring: 1.8 kW (2.5 Hp) para ambos modelos
• Dimensiones máximas de paneles en la mesa de carga trasera: configuraciones múltiples (ver datos técnicos)
• Capacidad estándar mesa elevadora (h = 600 mm): AXO 400 T = 4000 Kg; AXO 500 T HD = 6500 Kg
• Opcional: guías prismáticas con lubricación forzada automática recomendadas para uso continuo intensivo
