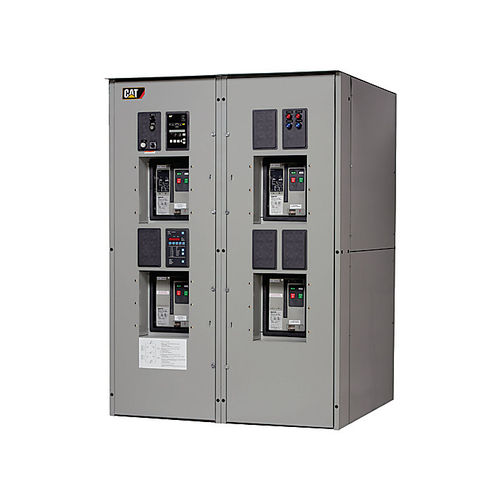

Commutador de transferencia automático

cerradopara alimentación de emergencia4 polos

Los interruptores de transferencia Cat® están diseñados para una amplia variedad de aplicaciones de alimentación de reserva. Ofrecen flexibilidad, fiabilidad y una excelente relación calidad-precio en un diseño compacto. El interruptor de transferencia automática (ATS) con carcasa de potencia y transición abierta garantiza una transferencia totalmente funcional en aplicaciones en las que es aceptable una pérdida momentánea de alimentación durante la retransferencia de la fuente de alimentación de emergencia a la normal. El ATS de Cat, basado en un interruptor de caja de potencia, también permite realizar pruebas periódicas de la fuente de emergencia sin interrumpir el suministro a las cargas y está disponible en rangos de 200 a 5000. Ventajas Controlador ATC-900 basado en microprocesador y disyuntor de potencia Tiempos de conmutación más rápidos del mercado (<3 ciclos). Capacidad total de resistencia a cortocircuitos de 60 ciclos durante un breve periodo de tiempo. Todos los relés de control y relés de grado industrial. Los terminales están homologados para 90 °C y todo el cableado de control es de calibre #16 AWG, tipo XLPE, con una temperatura nominal de 125 °C. Cajas duraderas de acero con recubrimiento en polvo, de tipo NEMA 1, 3R o 12, con tres bisagras en la puerta. Las bisagras cuentan con pasadores extraíbles para facilitar la retirada de la puerta y se suministran con pestillos que se pueden cerrar con candado Características de un vistazo Características del producto Controlador ATC-800 basado en microprocesador Detección de tensión y frecuencia Los tiempos de conmutación más rápidos del mercado (<3 ciclos) Capacidad total de resistencia a cortocircuitos de 60 ciclos Múltiples retardos de tiempo programables in situ Indicación de la posición del conmutador Indicación de disponibilidad de la fuente Transferencia manual segura bajo carga Contactos auxiliares de la fuente 1 y la fuente 2 Simulador de planta programable Pulsador de prueba del sistema Desconexión de carga en caso de emergencia Diagrama esquemático Detección de tensión trifásica RMS real en la fuente 1, la fuente 2 y la carga Detección de frecuencia en la fuente 1 y la fuente 2
