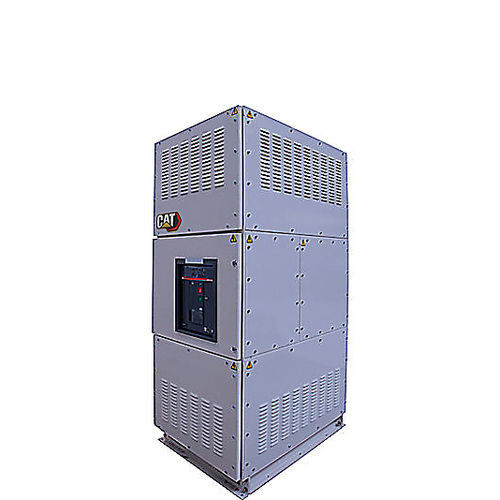

Cuadro eléctrico con redundancia

de tensiónde potenciamodular

El cuadro de conmutación en paralelo de Cat es el complemento perfecto para el control y la distribución de su energía de emergencia. Modulares y personalizables, nuestros cuadros de conmutación para generadores pueden diseñarse con una arquitectura de protección y control. Ventajas Hasta un 25 % de ahorro de espacio Gracias al uso de diseños exclusivos de arquitectura a nivel de sistema Tensiones nominales de hasta 37,5 kW Diseños de cuadros de distribución para generadores aptos para interiores, exteriores y resistentes a arcos eléctricos Control e información al alcance de la mano Integración de datos en todo el sistema, representación gráfica y conexión disponible a los sistemas BMS de la instalación para acceder a todo el estado y las alarmas del sistema de energía de emergencia. Características de un vistazo Cuadros eléctricos Cat Certificados de forma independiente para cumplir con la norma IEC 61439-2:2011, BS y otras normas internacionales. Gama estándar de interruptores automáticos de corte (ACB) de 1600 A a 4000 A con marcado CE y EAC. Capacidad de cortocircuito estándar de los interruptores: 65 kA Icc; opción de 100 kA Icc con ABB Emax 2 E4. Conjunto certificado con alta capacidad de cortocircuito, probado hasta 100 kA / 1 s ICW. Aumento de temperatura estándar certificado y probado. Verificación del diseño según el anexo D de la norma IEC 61439-2:2011. Ocupación reducida, adaptada al diseño del conjunto del generador. Innovadora gestión de los conductos de cables. Modularidad: Construido en torno a módulos de 150 mm en 3 ejes. La estructura utiliza una rejilla de 25 mm que permite un sistema totalmente configurable. Fácil de ampliar y actualizar. Cobre HDHC: El cobre estándar de 10 mm con una separación de 10 mm mejora la disipación del calor. Los soportes de barras colectoras montados en acero inoxidable reducen las corrientes parásitas. Opción totalmente estañada. Opciones de interruptores: Admite interruptores fijos o extraíbles. Opción de 3 o 4 polos. Opción manual o motorizada. Opción de selección de puerta para interruptores automáticos de corriente alterna (ACB). Opciones de armario: o Opciones hasta separación de forma 4b. Configurable para entrada superior o inferior.
