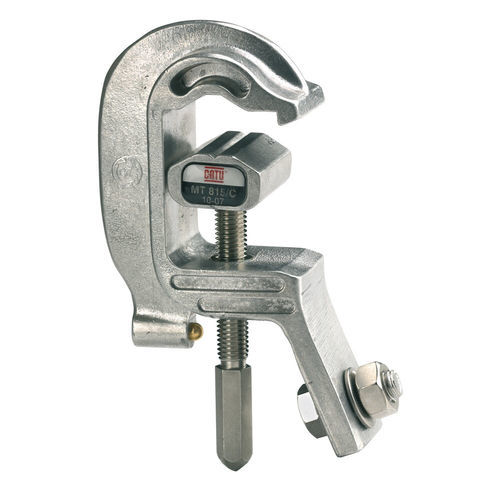

Pinza de puesta a tierra MT-815 series

Producto
Abrazadera de puesta a tierra y cortocircuito para montaje en conductores redondos y planos. Referencia MT-815-. Intensidad de cortocircuito Icc 30 kA durante 1 s.

Normas
IEC 61230

Aplicaciones

• Abrazadera para puesta a tierra y cortocircuito (MALT/CC) en redondos y planos.
• Indicada para operaciones de alta tensión y trabajos de mantenimiento que requieren puesta a tierra/cortocircuito temporal.

Características

• Capacidad de sujeción: redondos Ø 5–35 mm.
• Planas: espesor 5–16 mm, ancho hasta 40 mm.
• Rango de conexión previsto para terminal (cosse).
• Material: aleación ligera.
• Clasificación de cortocircuito: Icc 30 kA durante 1 s.

Variantes / Tabla
Referencia | Dimensiones (mm) | Peso (kg) | Codet Enedis
MT-815-S | - | - | -
MT-815-S1 | - | - | -
MT-815-C | 180 x 120 x 45 | 0,6 | 3715042
MT-815-E | 180 x 120 x 45 | 0,6 | -

Especificaciones técnicas

• Tipo: abrazadera para puesta a tierra y cortocircuito (MALT/CC).
• Intensidad de cortocircuito (Icc): 30 kA durante 1 s.
• Capacidad de sujeción para redondos: Ø 5–35 mm.
• Capacidad para planos: espesor 5–16 mm, ancho hasta 40 mm.
• Conexión: rango previsto para terminal (cosse).
• Material: aleación ligera.
• Norma aplicable: IEC 61230.
• Dimensiones (MT-815-C / MT-815-E): 180 x 120 x 45 mm.
• Peso (MT-815-C / MT-815-E): 0,6 kg.
