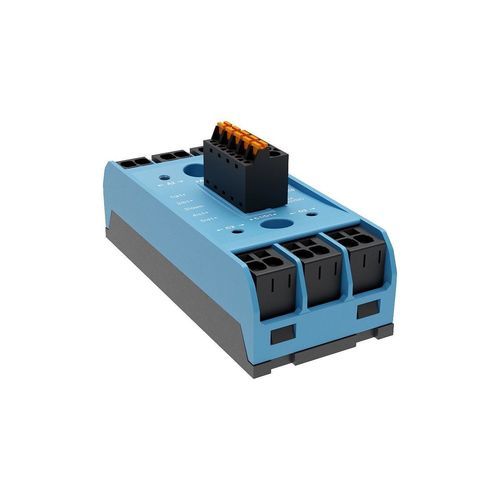

Relé estático DC SMQR9623410

AC24 Vcc24 V CA

Resumen
Los relés de estado sólido SMQR9 integran cuatro canales SSR independientes en un único encapsulado sightpac® de 45 mm. Los modelos cuentan con bornes push-in (muelle) para un cableado rápido y sin herramientas, y están destinados a cargas resistivas AC-1.

Ventajas

• Conexión push-in sin herramienta para facilitar la instalación
• Cableado rápido incluso en espacios reducidos
• Conexión eléctrica segura que reduce el tiempo de instalación
• Encapsulado compacto sightpac® que ahorra espacio en panel

Variante de producto (ejemplo)
Número de pieza: SMQR9623410
Descripción corta: SSR PUSH IN 4X25A / 24-660VAC / TVS / 4 CTRL 10-30VDC / LED
Corriente máx. conmutable por fase @40°C AC-1: 25 A
Tensión máx. conmutable: 24-660 VAC
Tensión de control: 10-30 VDC
Funcionalidad: Relé SSR cuádruple con bornes push-in - Conmutación por cruce por cero - protección de salida - indicador LED
Serie: SMQR9
Normas: CE - UL (cURus) - UKCA
Disponibilidad ejemplo: En stock 70 uds
Precio público unitario (sin impuestos) ejemplo: 246.82 EUR

Especificaciones técnicas

• Encapsulado: sightpac® 45 mm de ancho
• Configuración: Cuatro relés en uno (SSR cuádruple)
• Bornes: Quick-connect / bornes push-in (muelle)
• Cargas previstas: Cargas resistivas AC-1
• Corriente máx. conmutable por fase (variante ejemplo): 25 A @ 40°C (AC-1)
• Tensión máx. conmutable: 24-660 VAC
• Rango de tensión de control: 10-30 VDC
• Protección / funciones: Conmutación por cruce por cero, protección de salida, TVS, indicador LED
• Normas / Aprobaciones: CE, UL (cURus), UKCA
• Nombre de la serie: SMQR9
