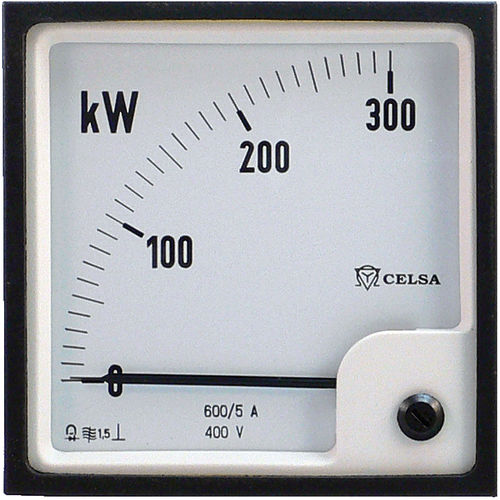

Dispositivo de medición de potencia de potencia activa DQ

analógicomonofásicotrifásico

Los vatímetros DQ..n se utilizan para la medida de la potencia activa. Existen versiones para corriente continua, alterna monofásica y trifásica a 3 y 4 hilos, con cargas tanto equilibradas como desequilibradas. El rango de frecuencia es, para todas las versiones de alterna, de 50 a 60 Hz. Sistema ferrodinámico con un elemento de medida para las versiones DQ/1w, DQ/1d y DQ/1, dos elementos para DQ/2 (sistema aron), y 2 1/2 elementos para el DQ/3. Amortiguamiento magnético, con suspensión mediante cojinetes con resorte para resistir vibraciones y choques. Consumo Consumo de intensidad por recorrido < 0.2 VA Consumo de tensión por recorrido < 3.9 VA Escalas Escalas 90º prácticamente lineal. Divisionado grueso-fino. El valor final de la escala debe de estar entre el 20% y el 200% de la potencia aparente nominal, que se calcula mediante expresiones: • Para corriente alterna monofásica: S(W) = Tensión primaria (V) x Intensidad primaria (A) • Para corriente alterna trifásica: S(W) = √3x Tensión primaria entre fases (V) x Intensidad primaria (A)
