A través del agujero del anillo de deslizamiento

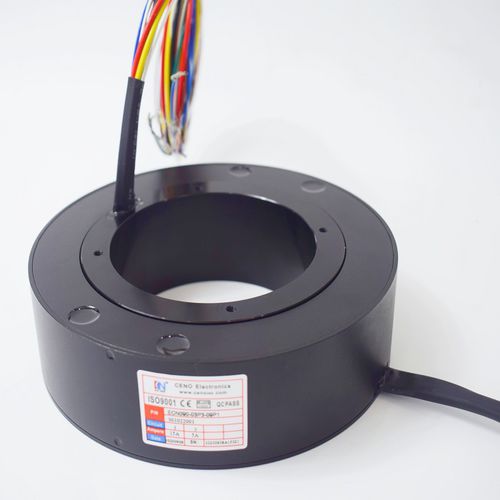

La serie ECN es una familia de anillos colectores de perforación pasante, con un agujero central hasta φ980mm, diseñados y fabricados por CENO con tecnología patentada. Los anillos colectores de la serie ECN tienen las características de contacto con metales preciosos y una larga vida útil de hasta 200 millones de vueltas. El agujero pasante puede utilizarse para montar el anillo colector en un soporte o utilizarse para el trazado de pasajes hidráulicos neumáticos, ya que puede integrar juntas rotativas hidráulicas neumáticas, juntas rotativas de alta frecuencia y juntas rotativas de fibra óptica para hacer frente a desafíos más técnicos.
Características
Temperatura -40°C ~ +80°C
3 anillos*15A,9 anillos*5A
El diámetro de paso de 90 mm
Carcasa de aluminio
Rendimiento de la fiabilidad
Aplicaciones
Máquina de bobinado automático
Máquina de embalaje
Batería de litio
Equipo offshore
La industria militar
Opcional
El tamaño del agujero pasante
La corriente
Integrar varias señales
Grado de protección IP
Material de contacto
Especificación
Circuitos y corriente: - 3*15A,9*5A
Voltaje: - 0~380VAC
Ruido eléctrico: - Máximo 70mΩ (50rpm)
Fuerza dieléctrica: - ≥1000V@50Hz
Resistencia del aislamiento: - ≥500MΩ@500VDC
Velocidad de funcionamiento: - 0-50 rpm
Material de contacto: - Metal precioso
Material de la carcasa: - Aleación de aluminio
Grado de protección IP: - IP54
Temperatura de trabajo: -40°C ~ +80°C
Tamaño del agujero pasante: - 90 mm
Longitud del cable: - 800 mm en ambos lados
---
