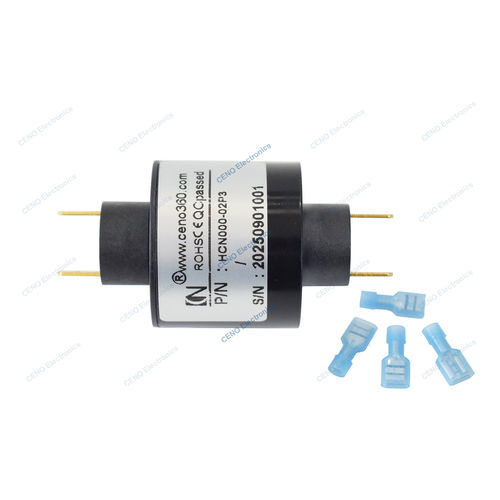

Anillo colector eléctrico HCN000-02P3

de botónpara enrollacableindustrial

Descripción del producto
HCN000-02P3 es un anillo colector de tipo insert con contactos de pines planos que ofrece una conexión eléctrica rotativa compacta y económica. El formato insert con pines planos facilita la integración en conjuntos con espacio limitado y sustituye a los contactos por cable para proporcionar un contacto eléctrico estable. Los modelos de la serie HCN cumplen la normativa RoHS y se utilizan habitualmente en líneas de montaje, tamborinas de cable y otros módulos rotativos industriales.

Especificaciones técnicas

• Modelo: HCN000-02P3
• Circuitos y corriente: 2 circuitos × 15A
• Tensión nominal: 0 ~ 240 VAC/VDC
• Resistencia dieléctrica: ≥500 VAC @ 50 Hz
• Resistencia de aislamiento: ≥100 MΩ @ 500 VDC
• Resistencia de contacto: ≤ 10 mΩ
• Temperatura de trabajo: -20°C a +80°C
• Humedad de trabajo: 60 % RH
• Velocidad de rotación: 0 a 400 rpm
• Material de los contactos: metal precioso
• Material de la carcasa: plásticos técnicos

Aplicaciones y ventajas

• Diseñado para conjuntos rotativos compactos e instalaciones con espacio limitado
• Usos típicos: líneas de montaje, tamborinas de cable, sensores rotativos e instrumentación
• Los contactos de pines planos facilitan el montaje y aseguran una interfaz eléctrica estable

Conformidad y opciones

• Conforme a RoHS
• Construcción estándar: contactos de metal precioso y carcasa de plástico técnico
• Opciones disponibles a petición: longitud de cable, tipo de conector, características de montaje
• Referencia: HCN000-02P3
