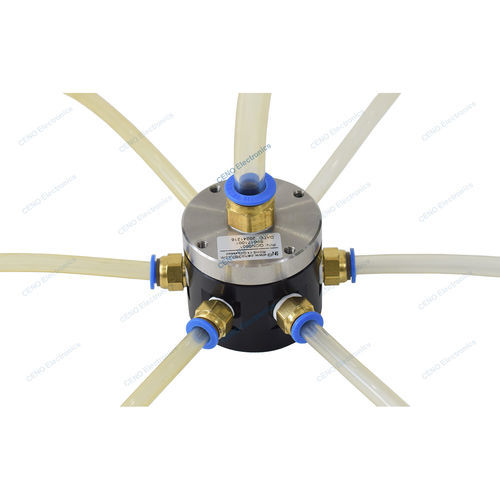

Racor giratorio para aire comprimido QCN0601

para airepara gasde 6 pasos

Descripción general
El QCN0601 es una unión rotativa neumática personalizada con 6 canales para gas y una velocidad máxima de giro de 100 rpm. CENO ha diseñado y fabricado cientos de uniones rotativas neumáticas e hidráulicas en los últimos veinte años. La mayoría de los parámetros pueden personalizarse para aplicaciones específicas, como número de canales, presión, velocidad de trabajo y estructura exterior. La unidad transmite medios neumáticos e hidráulicos en sistemas giratorios para mantener el flujo continuo durante la rotación, empleando tecnología de sellado para evitar fugas. Aplicaciones típicas: sistemas robóticos, equipos médicos y equipos de fabricación de alta gama.

Especificaciones

• Modelo: QCN0601
• Canales: 6 (gas)
• Tamaño de la interfaz: Ø4 mm tubo (G1/8”)
• Presión: -100 kPa a 0,8 MPa
• Velocidad de trabajo: 0–100 rpm
• Material de la carcasa: aleación de aluminio
• Par de giro: ≤ 0,6 N·m

Plano
Plano disponible (título: QCN0601 drawing rev).
