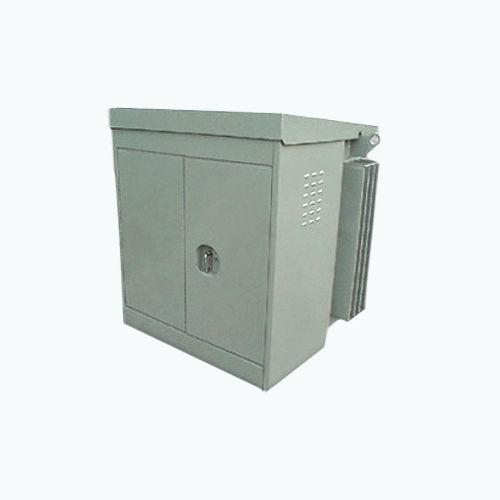

Subestación para rack para distribución eléctrica

compacta

El CG Power Systems MiniSub es una evolución y desarrollo del diseño del MicroSub destinado a sustituir al ESI tipo Minisub por un sistema más económico y compacto. Utilizando una disposición similar a la del transformador tipo EE.UU. para montaje en pedestal, la gama CG MiniSub está equipada con fusibles HV Bay-O-Net™, fusibles HV extraíbles en combinación con fusibles de respaldo HRC en el tanque como estándar y una unidad de distribución de fusibles de salida trifásica de 3 vías. Los sistemas alternativos de BT incluyen disyuntores de BT o unidades de interruptores de fusible. La terminación HV puede ser por medio de conectores enchufables o por medio de una caja de cables convencional de tipo seco El tipo original de ESI Minisub usaba un interruptor de fusible de aceite para la conmutación y protección de alta tensión. Mientras que la conmutación de alta tensión tiene ventajas obvias, el hecho es que en muchas aplicaciones la instalación de conmutación se utiliza raramente, durante la vida útil de la unidad. El CG MiniSub mantiene el coste y el tamaño bajos al no disponer de estas instalaciones de conmutación de alta tensión de uso poco frecuente. El aislamiento de AT puede lograrse retirando los fusibles de AT mientras la unidad está desenergizada. La generación temporal se puede conectar a través de la unidad de distribución de BT.
