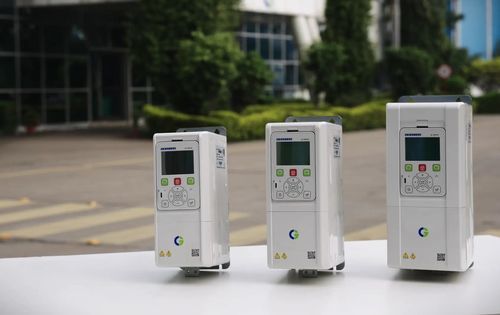

Variador de velocidad síncrono AMX

asíncronode induccióntrifásico

Descripción
La serie Emotron AMX es un convertidor de frecuencia de uso general diseñado para el control de motores con precisión y fiabilidad en entornos industriales. Su diseño compacto, modos de control y protección ambiental lo hacen apto para múltiples aplicaciones.

Ventajas clave

• Control V/F y control orientado al flujo (vectorial) para regulación precisa de velocidad, respuesta de par rápida y mejor rendimiento a baja frecuencia.
• Funcionamiento en ambiente hasta 50°C sin reducción de potencia; placas conformal-coated (3C3) para entornos exigentes.
• Apto para aplicaciones de par variable y par constante; par de arranque elevado (200%).
• Panel de control gráfico con pantalla de alta resolución: estado multi‑línea, velocidad/corriente/tensión/frecuencia en tiempo real, visualización de tendencias y formas de onda.
• Monitorización y lógica integradas: monitor de carga, temporizadores, contadores, E/S virtuales y modo de reposo de baja tensión.
• Funciones de ahorro de energía integradas y macros de aplicación para control de freno, sistemas de varias bombas, etc.

Datos técnicos (versión IP20)
Potencia nominal: 1,5 – 18,5 kW
Tensión de alimentación: 230–480 V, trifásico
Corriente nominal: 4,2 – 38 A
Clase de protección: IP20
Aprobaciones: CE

Rendimiento y protección

• Rango de ambiente: -10°C a 50°C (sin reducción hasta 50°C; reducción por encima hasta 55°C).
• Placas conformal-coated (3C3) para mejor resistencia a humedad/partículas.
• Par de arranque: 200%.
• Capacidad de sobrecarga: 120% durante 60 s (servicio normal); perfiles heavy duty hasta 150%/60 s, 180%/2 s, 200%/0,5 s.

Control motor avanzado

• Compatibilidad con motores asíncronos y síncronos de imán permanente.
• Modos de control: V/F y control orientado al flujo (FOC).
• Rangos de control de velocidad: vector en lazo cerrado 1:1500, vector en lazo abierto 1:200.

Frenado y gestión de energía

• Brake chopper integrado hasta 45 kW; chopper opcional para potencias superiores.
• Frenado vectorial integrado para paradas controladas.

E/S, retroalimentación y comunicaciones

• Comunicaciones estándar: Modbus RTU. Opciones: RS232, RS485, EtherNet/IP, Modbus TCP/IP, PROFINET.
• E/S estándar: 7 entradas digitales, 2 salidas digitales, 3 entradas analógicas, 2 salidas analógicas, 2 salidas por relé.
• Opciones de encoder: incremental, Sin‑Cos, resolver (máx. una tarjeta encoder por variador).
• Opciones temperatura motor: tarjeta PTC / PT100 / PT1000 (1 entrada PTC aislada + 3 entradas PT100/PT1000).

Herramientas de usuario y puesta en marcha

• PPU gráfico con función de osciloscopio para análisis de formas de onda en tiempo real.
• Software EmoSoftCom para PC vía RS232 frontal: grabación de señales y copia/recuperación de parámetros.
• La lógica y monitorización integradas reducen la necesidad de hardware externo durante la puesta en marcha.

Opciones y ampliaciones

• Filtro EMC/EMI opcional (categoría C3).
• Tarjetas de expansión E/S (salidas por relé, entradas/salidas analógicas y entradas digitales adicionales).
• Tarjetas encoder para incremental, Sin‑Cos y resolver.
• Opción de reloj en tiempo real para registros de eventos con marca temporal y lógica basada en calendario.

Especificaciones técnicas

• Serie: Emotron AMX
• Rango de potencia (IP20): 1,5 – 18,5 kW
• Tensión: 230–480 V, trifásico
• Corriente: 4,2 – 38 A
• Clase de protección: IP20
• Ambiente: -10°C a 50°C (reducción por encima hasta 55°C)
• Par de arranque: 200%
• Sobre carga: 120% / 60 s (normal); heavy duty hasta 200% / 0,5 s
• Control: V/F, FOC; vector cerrado 1:1500, abierto 1:200
• Brake chopper: integrado hasta 45 kW (opción por encima)
• E/S estándar: 7 DI, 2 DO, 3 AI, 2 AO, 2 salidas relé
• Comunicaciones: Modbus RTU (estándar); RS232, RS485, EtherNet/IP, Modbus TCP/IP, PROFINET (opciones)
• Aprobaciones: CE
