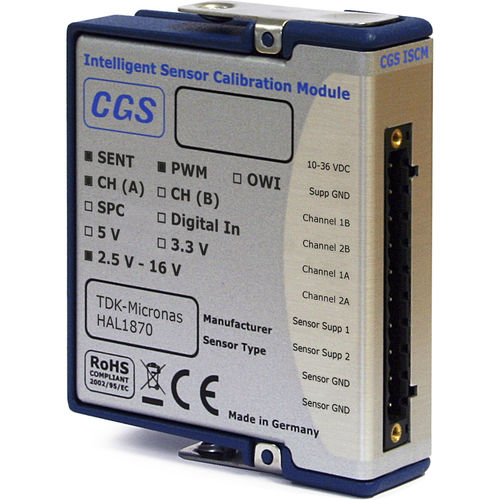

Módulo de E/S analógico ISCM TDK-Micronas HAL

CompactRIO4 canalesFGPA

El módulo CompactRIO "Intelligent Sensor Calibration Module" (C30) desarrollado por CGS puede programar y calibrar hasta 2 sensores TDK-Micronas HAL 1870/1890 en paralelo. Además, el módulo puede leer los datos vía SENT y PWM en el canal 1 y 2 en paralelo. Esto también es posible si los sensores emiten sus datos a través de diferentes protocolos, por ejemplo, el sensor 1 debe ser programado y el sensor 2 se utiliza para la decodificación PWM. La potencia de cálculo para la compleja rutina de programación y la decodificación SENT/PWM la proporciona una FPGA instalada en el módulo. La FPGA del chasis CompactRIO sólo se utiliza para la comunicación con el módulo CGS. Esto permite operar hasta 8 módulos inteligentes por chasis. El módulo está disponible para calibrar diferentes sensores de varios fabricantes. Se puede enviar una lista de los sensores soportados si se solicita. El ISCM soporta los estándares SENT SAE J2716. Los sensores se alimentan a través del módulo cRIO, conectado a una fuente de alimentación externa (10-36 V, no incluida).
