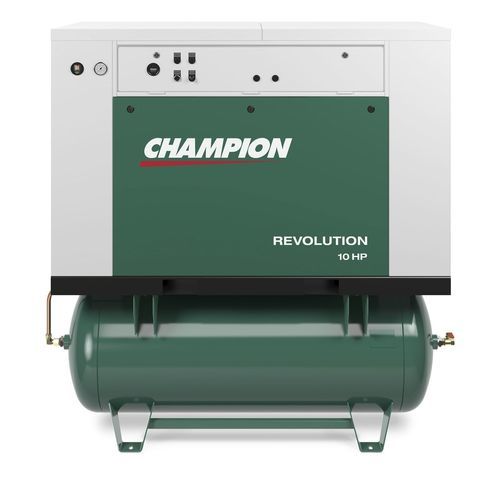

Compresor alternativo Revolution

de aireeléctricoestacionario

Descripción general El compresor alternativo insonorizado en carcasa Revolution incorpora la bomba probada de la Serie R en un paquete cerrado diseñado para una refrigeración óptima y reducción del ruido. Adecuado cuando se requieren las prestaciones de un compresor alternativo pero con menor nivel sonoro y ocupación reducida. El equipo puede alcanzar niveles de ruido comparables a los de compresores de tornillo y aproximar temperaturas de acercamiento por debajo de 20° F.

Características estándar

• Carcasa silenciosa con espuma externa de 2" (cumple B11.19)
• Bomba alternativa Serie R
• Válvula de alivio inter-etapa conforme ASME
• Motor eléctrico ODP NEMA, 1760 RPM
• Filtro de admisión industrial de 10 micras
• Receptor codificado ASME con manómetro 0–300 PSIG
• Tensiones disponibles: monofásico 208–230; trifásico 208/230/460/575; opciones 50 Hz

Ventajas del paquete

• Panel de control con piloto de encendido, indicador de fallo, cuentahoras e interruptor ON/OFF
• Niveles sonoros muy bajos — hasta 62 dBA
• Admisión y descarga inferiores para mejor atenuación acústica
• Funcionamiento con puertas colocadas (totalmente cerrado) o con puertas retiradas para mayor flujo de aire
• Carcasa conforme B11.19
• Secador frigorífico montado opcional para ahorrar espacio y coste de instalación
• Paneles externos de espuma de 2" para mayor atenuación
• After-cooler de placas y barras sobredimensionado para refrigeración eficiente
• Gran ventilador de refrigeración para flujo de aire óptimo
• Vaciado electrónico del tanque y protector de alta temperatura
• Aceite de grado alimentario disponible

Beneficios de la bomba

• Cilindros multi-aletas para temperaturas de funcionamiento más bajas
• Diseño integral cilindro/cabeza para funcionamiento fiable
• Pistones equilibrados y bielas ligeras en dos piezas
• Anillos de pistón para control de aceite y alta eficiencia
• Válvulas de alivio de presión y grandes intercoolers aletas
• Ventilador/volante optimizado y válvulas de disco de alto flujo
• Rodamientos principales de rodillos cónicos, cigüeñal equilibrado y cárter de fundición de gran capacidad
• Descargador centrífugo para arranques sin carga y mínima potencia de arranque

Rendimiento — MODELO DE BOMBA R-15B (REVOLUTION 5–15 HP UNIDADES SIMPLEX)
MOTOR HP | CAPACIDAD DEL TANQUE (GAL) | NÚMERO DE MODELO DEL PAQUETE | DIMENSIONES L x W x H (IN) SIN SECADOR | DIMENSIONES L x W x H (IN) CON SECADOR
5 | - | BQR5 | 61 x 32 x 45 | -
5 | 80 | HQR5-8 | 70 x 32 x 64 | 71 x 32 x 64
7.5 | - | BQR7F | 61 x 32 x 45 | -
7.5 | 80 | HQR7F | 70 x 32 x 64 | -

Rendimiento — MODELO DE BOMBA R-30D (REVOLUTION 10–15 HP UNIDADES SIMPLEX)
MOTOR HP | CAPACIDAD DEL TANQUE (GAL) | NÚMERO DE MODELO DEL PAQUETE | DIMENSIONES L x W x H (IN) SIN SECADOR | DIMENSIONES L x W x H (IN) CON SECADOR
10 | - | BQR10 | 68 x 33 x 50 | -
10 | 120 | HQR10-12 | 76 x 33 x 74 | 93 x 33 x 71
15 | - | BQR15F | 68 x 33 x 50 | -
15 | 120 | HQR15F-12 | 76 x 33 x 74 | 93 x 33 x 71

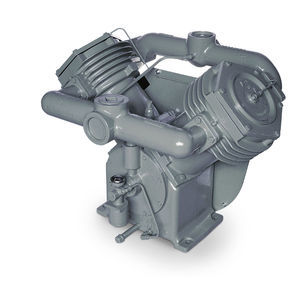

Bombas desnudas — COMPRESOR ALTERNATIVO R‑SERIES
MODEL | # DE CILINDROS | DIÁM. DE DIÁMETRO (IN) | CARRERA (IN) | CAPACIDAD DE ACEITE (QTS)
R-15 | 2 | 4.63 x 2.5 | 3 | 2
R-30 | 4 | 4.63 x 2.5 | 3 | 4

Descargas Folleto del producto disponible (hoja de especificaciones PDF para compresores alternativos insonorizados 5–15 HP).

Especificaciones técnicas

• Carcasa: paquete insonorizado con paneles externos de espuma 2" (cumple B11.19)
• Serie de bomba: R‑Series (modelos R-15, R-30)
• Nivel sonoro: hasta 62 dBA
• Temperatura de aproximación: inferior a 20 grados
• Motor: ODP NEMA, 1760 RPM (opciones mono y trifásicas)
• Tensiones disponibles: monofásico 208–230; trifásico 208/230/460/575; opciones 50 Hz
• Filtro de admisión: 10 micras grado industrial
• Protección inter-etapa: válvula de alivio inter-etapa ASME
• Receptor: receptor codificado ASME con manómetro 0–300 PSIG
• Refrigeración: after-cooler de placas y barras sobredimensionado y gran ventilador
• Controles: panel con piloto de encendido, indicador de fallo, contador de horas e interruptor ON/OFF (estándar)
• Características adicionales: vaciado electrónico del tanque, interruptor de alta temperatura, aceite de grado alimentario
