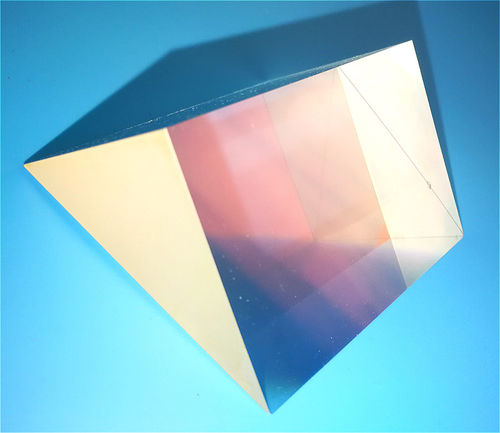

Prisma óptico de ángulo recto

de sílice fundidade vidrio BK7

Prismas de ángulo recto El prisma de ángulo recto es el más utilizado. Utiliza la reflexión interna total inherente (TIR) en la hipotenusa para invertir la imagen y lograr un cambio de dirección de 90°. Esto produce una imagen a la izquierda y, dependiendo de la orientación del prisma, la imagen puede ser invertida o revertida. Los prismas de ángulo recto también pueden utilizarse en combinación para el desplazamiento de la imagen y el haz. Normalmente se recubre en la hipotenusa con Al /Ag/Au para mejorar la reflectividad, mientras que las caras de entrada y salida están recubiertas con MgF2 (una capa común de AR).3mm/5mm/10mm/12,7mm/20mm/25,4mm/30mm podría ser un suministro rápido de Yutai Optics. Descripción del producto La sugerencia de Yutai para tu elección: a. Prisma de ángulo recto con revestimiento AR en la hipotenusa si desea utilizar su prisma como retrorreflector y quiere reducir las reflexiones de la superficie en el rango de longitud de onda especificado del revestimiento. b. Prisma en ángulo recto con revestimiento AR apropiado en las patas si desea utilizar su prisma como reflector de 90 grados y quiere reducir las reflexiones de la superficie en el rango de longitud de onda especificado del revestimiento. Especificaciones: Material: BK7, sílice fundida Dimensión Tolerance：±0.1mm Ángulo Tolerance：90% Bisel: < 0.2mm×45° Recubrimiento : Diseño personalizado La lista RAP altamente recomendada de Óptica Yutai: H-KL9(BK7) Prismas en ángulo recto, Prismas de ángulo recto de sílice fundida con rayos ultravioleta, Prismas de ángulo recto CaF2/BaF2, Prismas de ángulo recto ZnSe/ZnS, Prismas de ángulo recto Si/Ge.
