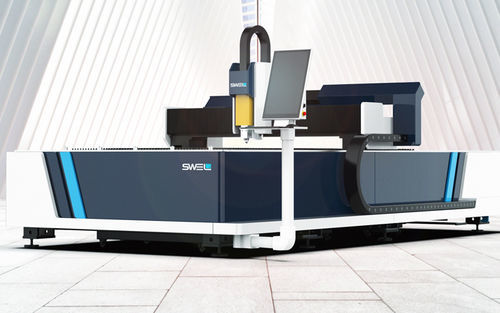

Máquina de corte láser CHP

para metalde chapapara chapa metálica

Nombre del producto
Serie CHP - Máquina de corte láser para metal de gran formato y alta potencia

Descripción general

• Diseño mecánico profesional, apariencia moderna y varias tecnologías patentadas.
• Alta precisión de procesamiento, velocidad rápida, ranura estrecha y secciones transversales limpias.

Velocidad extrema, salto de rendimiento

• Estructura de plataforma única abierta, optimizada para procesamiento de gran formato.
• Admite carga multidireccional para mejorar la eficiencia del flujo de trabajo.
• Alta estabilidad mecánica y velocidades de corte aceleradas.

Nueva estructura de bancada de doble viga

• Diseñada para satisfacer necesidades de procesamiento de alta eficiencia.
• Diseño autodesarrollado con tope enchufable y doble viga para mayor rigidez.
• No se deforma durante cortes prolongados, garantizando operación estable del equipo.

Diseño modular de mesa de trabajo

• Banco de trabajo ensamblado por módulos para cambios y configuraciones rápidas.
• Estructura de mesa estable con alta capacidad de carga.
• Fácil de desmontar, reemplazar y mantener para reducir tiempos de inactividad.

Ventajas de la bancada

• Bancada más estable para mayor precisión y repetibilidad.
• Formatos más grandes amplían el rango de corte manteniendo la precisión.

Parámetros técnicos
Modelo del producto | LY4020A | LY6025A | LY8025A
Área de trabajo | 4030*2030mm | 6030*2530mm | 8030*2530mm
Recorrido eje Y | 4030mm | 6030mm | 8030mm
Recorrido eje X | 2030mm | 2530mm | 2530mm
Recorrido eje Z | 200mm | 200mm | 200mm
Velocidad de enlace X/Y | 100m/min (todos los modelos)
Aceleración X/Y | 1.5G (todos los modelos)
Precisión de posicionado repetido X/Y | ±0.02mm (todos los modelos)
Potencia láser | 3KW-6KW (LY4020A) | 3KW-12KW (LY6025A) | 6KW-20KW (LY8025A)

Muestra de corte
Se proporcionan imágenes de muestras de corte en la página del producto para ilustrar la calidad de corte típica y el acabado de los bordes.

Características / especificaciones técnicas

• Modelos: LY4020A, LY6025A, LY8025A
• Área de trabajo (LY4020A): 4030 x 2030 mm
• Área de trabajo (LY6025A): 6030 x 2530 mm
• Área de trabajo (LY8025A): 8030 x 2530 mm
• Recorrido eje Y: 4030 / 6030 / 8030 mm (según modelo)
• Recorrido eje X: 2030 / 2530 / 2530 mm (según modelo)
• Recorrido eje Z: 200 mm
• Velocidad de enlace X/Y: 100 m/min
• Aceleración X/Y: 1.5G
• Precisión de posicionamiento repetido: ±0.02 mm
• Rangos de potencia láser: 3 kW–6 kW, 3 kW–12 kW, 6 kW–20 kW (según modelo)
