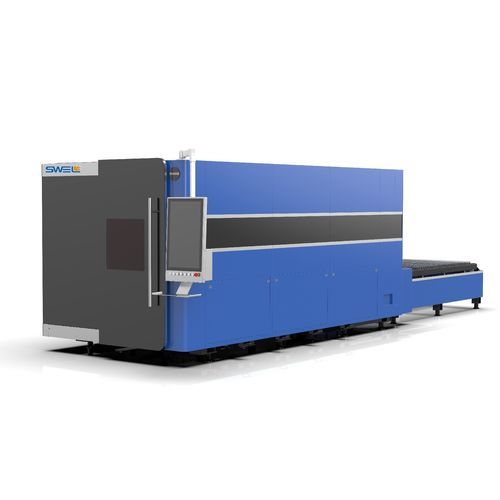

Máquina de corte láser de fibra CHPS series

para aluminiopara aceropara acero inoxidable

Resumen

• Diseño cerrado con mesas de trabajo dobles de intercambio rápido que permiten cortar y descargar materiales simultáneamente para maximizar el rendimiento y mantener una ranura de corte reducida.

Características principales

• Máquina de corte láser de fibra totalmente cerrada: estructura sellada para bloquear la radiación láser, chispas y polvo, mejorando la seguridad del operador y la limpieza del área de trabajo.
• Corte láser 2D de alta potencia: admite potencias de 3 a 30 kW para ampliar la capacidad de corte en espesor y la velocidad en aplicaciones de industria pesada como maquinaria de construcción y estructuras metálicas.
• Rendimiento de movimiento: aceleración máxima de enlace 1,0G y velocidad máxima de enlace 100 m/min para procesamiento a alta velocidad.
• Modo Fly Cut: movimiento continuo de la cabeza sin paradas con compensación de trayectoria en tiempo real para reducir tiempos no productivos y minimizar errores por inercia en arranques/paradas frecuentes.
• Extracción de humos multizona: sistema de compuertas automáticas en 8–14 zonas en la mesa para optimizar la extracción de humos y partículas.
• Estructura estable: bancada monolítica soldada que proporciona rigidez y mínima deformación bajo cargas térmicas elevadas.
• Diseño fácil de mantener y ampliar: aislamiento de fuerzas inerciales y térmicas, conexiones de precisión para exactitud de montaje, facilitando mantenimiento y futuras actualizaciones.

Parámetros técnicos
Modelo: CHPS3015 | CHPS4020 | CHPS6020 | CHPS6025 | CHPS8025
Potencia láser: 3–30 kW
Área de corte (L×A): CHPS3015: 3050×1510 mm; CHPS4020: 4100×2050 mm; CHPS6020: 6100×2050 mm; CHPS6025: 6100×2550 mm; CHPS8025: 8100×2550 mm
Aceleración máxima: 1,0G
Velocidad máxima de enlace: 100 m/min


Información adicional

• Diseñada para tareas de corte de alta potencia y alta estabilidad; adecuada para aplicaciones que requieren grandes áreas de corte y procesamiento de materiales de gran espesor.
• El intercambio de mesa doble mejora el rendimiento de materiales a la vez que incrementa la seguridad del operador y la limpieza ambiental.

Especificaciones técnicas

• Serie: CHPS
• Rango de potencia láser: 3–30 kW
• Modelos disponibles: CHPS3015, CHPS4020, CHPS6020, CHPS6025, CHPS8025
• Zonas de corte (L×A): CHPS3015 = 3050×1510 mm; CHPS4020 = 4100×2050 mm; CHPS6020 = 6100×2050 mm; CHPS6025 = 6100×2550 mm; CHPS8025 = 8100×2550 mm
• Aceleración máxima: 1,0G
• Velocidad máxima de enlace: 100 m/min
• Sistema de extracción de humos: 8–14 zonas con compuertas automáticas
• Estructura: bancada monolítica soldada para rigidez y estabilidad
• Modo de corte: Fly Cut (movimiento continuo de la cabeza con compensación de trayectoria en tiempo real)
