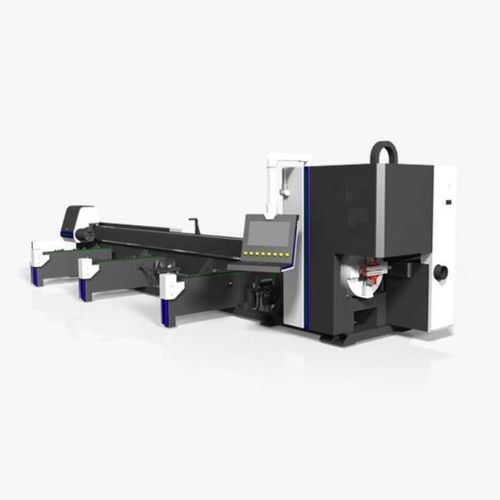

Máquina de corte láser XPH2para metalde perfilesde tubos
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- láser
- Material tratado
- para metal
- Producto tratado
- de tubos, de perfiles
- Carga de la pieza
- con carga automatizada
- Otras características
- automática, semiautomática, de precisión, modulable, con alimentación automática
- Velocidad de corte
Máx.: 1,5 m/s
(4,921 ft/s)Mín.: 0 m/s
(0 ft/s)- Potencia láser
Máx.: 12.000 W
Mín.: 1.500 W
- Repetibilidad
0,05 mm
(0,002 in)- -Not Tr-
Máx.: 550 mm
(22 in)Mín.: 10 mm
(0 in)- Capacidad de carga
Máx.: 1.500 kg
(3.306,9 lb)Mín.: 300 kg
(661,4 lb)
Descripción
Resumen del producto
Mandril neumático de precisión
Mandril neumático de precisión con centrado automático y sujeción de cuatro garras, proporcionando sujeción estable sin dañar la pieza.
Diseño modular
Se puede combinar libremente con cargadores totalmente automáticos, cargadores semiautomáticos, cabezales de corte biselado y otros módulos opcionales para diferentes escenarios de uso.
Universal para varios tubos
Capaz de cortar tubos redondos, cuadrados, rectangulares, elípticos, tubos en U, así como perfiles tipo canal, escuadras y vigas en I.
Muestra de corte
Las imágenes de muestra muestran los resultados de corte en diversos perfiles y tipos de tubos.
Parámetro técnico
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550
Características / Especificaciones técnicas
- Máquina cortadora láser de tubos totalmente automática, capaz de alcanzar altas velocidades de corte, operación estable y procesamiento de precisión. Compatible con sistemas de carga totalmente automáticos.
Mandril neumático de precisión
Mandril neumático de precisión con centrado automático y sujeción de cuatro garras, proporcionando sujeción estable sin dañar la pieza.
Diseño modular
Se puede combinar libremente con cargadores totalmente automáticos, cargadores semiautomáticos, cabezales de corte biselado y otros módulos opcionales para diferentes escenarios de uso.
Universal para varios tubos
Capaz de cortar tubos redondos, cuadrados, rectangulares, elípticos, tubos en U, así como perfiles tipo canal, escuadras y vigas en I.
Muestra de corte
Las imágenes de muestra muestran los resultados de corte en diversos perfiles y tipos de tubos.
Parámetro técnico
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550
Características / Especificaciones técnicas
- Serie: XPH2 Series
- Aplicación: Corte láser de tubos/perfiles para tubos redondos, cuadrados, rectangulares, elípticos y en U; también apto para perfiles tipo canal, escuadras y vigas en I
- Mandril: Mandril neumático de precisión de cuatro garras con centrado automático
- Modularidad: Compatible con sistemas de carga totalmente/semiautomáticos y cabezales de corte biselado
- Precisión de posicionamiento: ±0.05mm
- Repetibilidad: ±0.05mm
- Velocidad lineal máx.: hasta 90 m/min (según modelo)
- Velocidad rotativa máx.: hasta 150 r/min (según modelo)
- Capacidad de carga del mandril: 300–1500 KG según modelo
- Rango de procesamiento para tubos cuadrados: desde 10 hasta 550 (según modelo)
