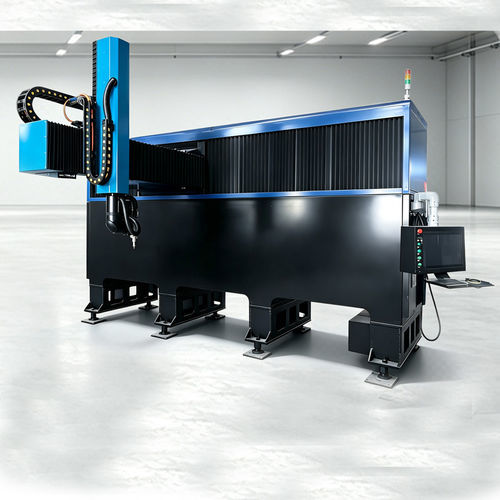

Máquina de corte láser XPG

para metalde chapaCNC

Resumen
Corte de alta precisión y alta repetibilidad de piezas metálicas 3D conformadas. Motores lineales en bucle cerrado, trayectoria de haz dual interna/externa y 5 ejes RTCP, diseñados para las líneas de producción de automoción, aeroespacial y maquinaria industrial.

Características clave

• 01 Cantiléver compacto: estructura de columna única con carga/descarga abierta en tres lados, aproximadamente 40% menos de superficie ocupada que un pórtico.
• 02 Rápida y estable: accionamiento por motor lineal sin juego con RTCP 5 ejes — hasta 1,75× la producción por pieza frente al corte robotizado.
• 03 Mecanizado 3D en una sola sujeción: recorte, perforación, biselado y preparación de soldadura en una sola operación; RTCP mantiene el haz normal a la superficie.
• 04 Inteligente y conectada: control G-code abierto, monitorización OPC UA en la nube y automatización lista para MES para líneas no tripuladas.

Cabezal de corte con doble trayectoria de haz

• Trayectoria interna (3–6 kW): haz llevado dentro del cabezal — compacto, sellado y a prueba de polvo con pocos puntos de mantenimiento; ideal para corte continuo de alto ritmo.
• Trayectoria externa (3–12 kW): haz guiado por conducto/espejos externos — enrutamiento flexible, amplio alcance de posturas, mantenimiento sencillo y escalable a potencias elevadas.

Pedalín/teach pendant y programación

• Pedalín de tipo robot para corte y soldadura — programar directamente en la máquina; no se requiere modelo CAD.
• No necesita modelo digital: enseñar in situ mediante los controles físicos y la pantalla táctil del pedalín.
• Macros integradas: orificios estándar, rectángulos y polilíneas disponibles con un clic.
• Programación rápida por enseñanza de piezas: reduce la barrera de programación y el tiempo de puesta a punto.

Capacidad del proceso

• Recorte: recorte flexible de bordes de piezas conformadas, sustituyendo troqueles de recorte.
• Perforación: orificios en cualquier ángulo sobre superficies 3D — precisos y sin rebabas.
• Biselado: cortes en postura 5 ejes para biseles de soldadura en una sola pasada.
• Corte + Soldadura: corte y soldadura láser integrados en una única plataforma.

Notas adicionales del producto

• Operación RTCP simultánea; alta repetibilidad.
• Opciones de potencia de fibra referenciadas en la página: 3–12 kW.
• Diseñada para reducir la ocupación de suelo y aumentar el rendimiento por pieza en comparación con el corte robotizado.

Características técnicas / especificaciones

• Ejes: 5 ejes con RTCP (Real-Time Contour Processing).
• Repetibilidad: ±0,03 mm (referencia página).
• Rango de potencia láser fibra (referencia página): 3–12 kW.
• Eficiencia vs robot: ~43% de tiempo ahorrado en la misma pieza; ≈1,75× de rendimiento vs corte robotizado.
• Espesor máximo @ 6 kW: Acero al carbono ≤ 12,5 mm.
• Espesor máximo @ 6 kW: Acero inoxidable ≤ 8 mm.
• Espesor máximo @ 6 kW: Aluminio ≤ 6 mm.
• Espesor máximo @ 6 kW: Latón/Cobre ≤ 4 mm.
• Opciones de cabezal: cabezal con trayectoria interna de haz (sellado, a prueba de polvo) y cabezal con trayectoria externa (ruteo por conducto/espejo).
• Control: G-code abierto; teach pendant con pantalla táctil; macros integradas.
