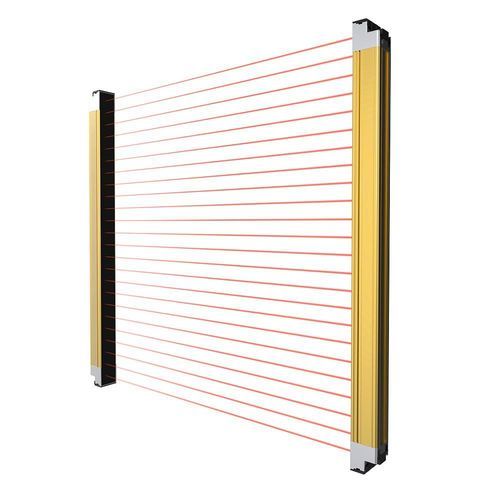

Cortina fotoeléctrica de seguridad de tipo 4 CSS32-T0736DP1-RSmultihazde tipo barreraIP65
Añadir a mis favoritos
Añadir al comparador
Características
- Función
- de seguridad de tipo 4
- Tipo de haces
- multihaz
- Estructura
- de tipo barrera
- Tipo de protección
- IP65
- Alcance
Máx.: 7 m
(22'11" )Mín.: 0,1 m
(0'03" )
Descripción
Descripción general
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Entorno de uso
Accesorios
Materiales
Características / Resumen de especificaciones
- Modelo: CSS32-T0736DP1
- Serie: Serie CSS cortinas de luz
- Tipo de producto: Cortina de luz de seguridad (emisor-receptor)
- Principio de detección: Emisión/transmisión
- Rango de detección: 0,1–7 m
- Altura de protección: 1144 mm
- Separación de haces: 32 mm
- Número de haces: 36
- Salida: PNP, NO (discreto)
- Alimentación: DC 24V
- IP: IP65
Especificaciones técnicas
- Longitud de cable: 0,5 m
- Característica especial: Resistente a la luz solar
- Sincronización: Sincronización RS485
- Altura de protección: 1144 mm
- Accesorios estándar: Manual, certificado, soportes de montaje, tornillos
- Materiales: Carcasa — aleación de aluminio; Filtro — PMMA; Tapón final — PC; Tapones — SUS304; Cable — PVC
Parámetros mecánicos / eléctricos
- Tipo de salida: PNP NO
- Alimentación: DC 24V
- Grado de protección: IP65
- Tipo de conexión: Tipo relé
- Tipo de señal: Discreta
- Modo de funcionamiento: Light ON / Dark ON
- Instalación: Montaje lateral
- Indicador: Encendido fijo tras el reinicio; parpadea durante la prueba
- Circuitos de protección: Protección contra cortocircuito de salida, protección contra inversión de polaridad en salida, protección contra inversión de polaridad de alimentación
- Tensión residual: <2 V (excluyendo efecto de alargamiento de cables)
- Carga capacitiva admisible: 2,2 µF
- Corriente de fuga: <1 mA
- Corriente de carga: <300 mA
- Consumo: Emisor <4 W; Receptor <5 W
- Resistencia de aislamiento: >20 MΩ (DC 500 V)
- Resistencia a impactos: 100 m/s², 1000 veces en X, Y, Z
- Resistencia a vibraciones: 10–55 Hz, amplitud 0,7 mm, 20 veces en X, Y, Z
- Resistencia dieléctrica: AC 1000 V, 50/60 Hz, 1 min (partes cargadas vs carcasa)
- Entrada externa: Función para detener la emisión mediante entrada externa
Entorno de uso
- Humedad relativa: 35–95% RH (sin condensación) operación/almacenamiento
- Iluminancia: Superficie del receptor < 10000 lx
Accesorios
- Manual, certificado, soportes de montaje, tornillos
Materiales
- Carcasa: Aleación de aluminio
- Filtro: PMMA
- Tapa final: PC
- Taponamiento: SUS304
- Cable: PVC
Características / Resumen de especificaciones
- Modelo: CSS32-T0736DP1
- Serie: Serie CSS cortinas de luz
- Rango de detección: 0,1–7 m
- Haces / paso: 36 / 32 mm
- Altura de protección: 1144 mm
- Salida: PNP NO (discreto)
- Alimentación: DC 24V
- Protección: IP65
- Sincronización: RS485
- Instalación: Montaje lateral
- Accesorios típicos: Manual, certificado, soportes, tornillos
