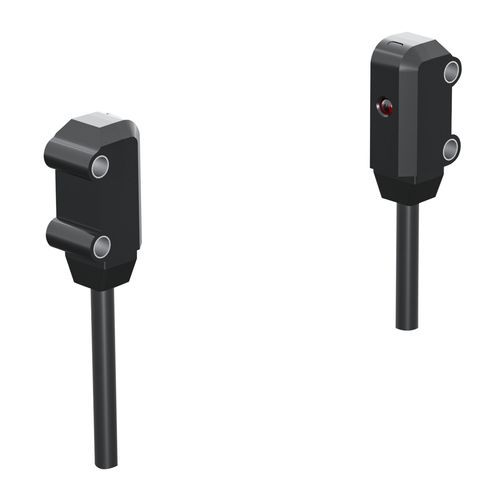

Sensor fotoeléctrico de tipo barrera CPI-TRP500N1rectangularcuadradoluz roja
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de tipo barrera
- Carcasa
- rectangular, cuadrado
- Tipo de haces
- luz roja
- Otras características
- compacto, de alta eficacia, impermeable, de seguridad intrínseca, resistente al agua
- Aplicaciones
- alimentos, para la logística, para reconocimiento de objetos, para la robótica, para material plástico, para portón, para máquina de acondicionamiento, para puerta automática
- Alcance máximo
Mín.: 0 mm
(0 in)Máx.: 500 mm
(19,7 in)
Descripción
Familia de producto
Descripción general
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Entorno de trabajo
Documentación e ilustraciones
Características técnicas / especificaciones
- Sensores fotoeléctricos serie CPG
Descripción general
- Distancia de detección: 0–5 mm
- Estructura: tipo ranura
- Principio de detección: haz a través
- Ancho de ranura: 5 mm
- Salida: PNP NO/NC
- Tensión de alimentación: CC 5–24 V
Especificaciones técnicas
- Distancia de detección: 0–5 mm
- Estructura: tipo ranura
- Principio: haz a través
- Ancho de ranura: 5 mm
- Largo del cable: 0,5 m
- Dirección de detección: cara de la ranura
- Frecuencia de respuesta: 1000 Hz
- Tiempo de respuesta: 500 μs
- Característica especial: en L
- Fuente de luz: infrarroja
- Accesorios: manual de instrucciones, certificado
- Objeto estándar detectable: objeto opaco ≥ 2 × 0,8 mm
- Materiales: carcasa PBT; piezas ópticas (guía, emisor, receptor) policarbonato; cable PVC
Parámetros mecánicos / eléctricos
- Tipo de salida: PNP NO/NC
- Tensión de alimentación: CC 5–24 V
- Alimentación: cuatro hilos CC
- Grado de protección: IP50
- Conexión: conector
- Tipo de señal: conmutación
- Modo de funcionamiento: Light ON / Dark ON
- Consumo: ≤ 12 mA
- Indicador: rojo (se ilumina al recibir luz)
- Protección: protección contra cortocircuitos
- Tensión residual: ≤ 0,8 V (carga 100 mA), ≤ 0,4 V (carga 40 mA); salida colector abierto PNP CC 5–24 V ≤ 50 mA, tensión residual ≤ 0,8 V (carga 50 mA)
- Corriente de carga: según especificaciones de tensión residual
- Resistencia a impactos: 300 m/s², 3 veces en X, Y, Z
- Resistencia a vibraciones: 20–2000 Hz, amplitud 1,5 mm, 2 h en X, Y, Z
- Peso: aprox. 3 g
Entorno de trabajo
- Temperatura de funcionamiento: -25 °C a 55 °C
- Humedad de funcionamiento: 5–95% HR (sin condensación, sin hielo)
- Iluminancia ambiente: ≤ 1000 lx
Documentación e ilustraciones
- Diagrama de salida de control y plano dimensional (proporcionados en la página del producto)
- Accesorios listados: manual de instrucciones, certificado; manual en PDF descargable disponible
Características técnicas / especificaciones

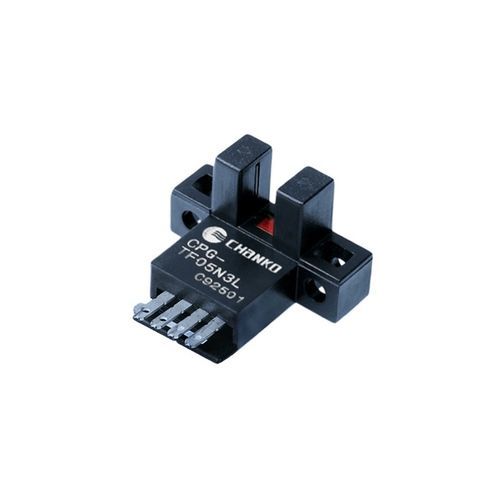

- Modelo: CPG-TF05N3L-A
- Serie: CPG
- Distancia de detección: 0–5 mm
- Estructura: tipo ranura, ancho de ranura 5 mm
- Principio: haz a través
- Fuente de luz: infrarroja
- Frecuencia de respuesta: 1000 Hz
- Tiempo de respuesta: 500 μs
- Salida: PNP NO/NC (conmutación)
- Tensión de alimentación: CC 5–24 V
- Consumo: ≤ 12 mA
- Protección: IP50
- Largo del cable: 0,5 m
- Temperatura de funcionamiento: -25 °C a 55 °C
- Peso: aprox. 3 g
- Materiales: carcasa PBT; partes ópticas policarbonato; cable PVC
Catálogos
No hay ningún catálogo disponible para este producto.
Ver todos los catálogos de CHANKO SENSOROtros productos de CHANKO SENSOR
CPI Series Flat Photoelectric Sensor
