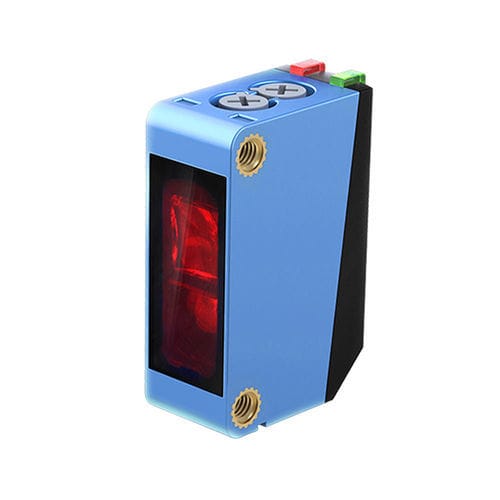

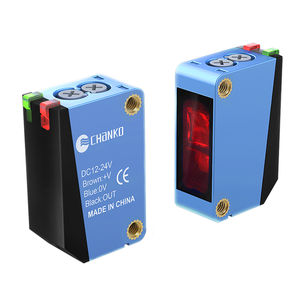

Sensor fotoeléctrico rectangular CPY-DBR250P3-A

cuadradoláserde largo alcance

Producto
El CPY-DBR250P3-A es un sensor fotoeléctrico de supresión de fondo para detección de objetos industriales, con alcance de 0–250 mm, salida PNP y alimentación DC 12–24 V.

Características principales

• Rango de detección: 0–250 mm
• Forma de carcasa: pequeño rectangular
• Principio de detección: supresión de fondo
• Dimensiones: 21 x 12 x 32 mm
• Salida: PNP, NO/NC seleccionable
• Tensión de alimentación: DC 12–24 V

Especificaciones detalladas

• Longitud de cable: 0,5 m
• Dirección de detección: frontal
• Frecuencia de respuesta: 500 Hz
• Tiempo de respuesta: 1 ms
• Fuente de luz: luz roja
• Accesorios: manual, soporte de montaje, tornillos de montaje, destornillador de ajuste, certificado
• Histéresis: inferior al 10% de la distancia de detección
• Objeto de prueba estándar: papel blanco pintado 300 x 300 mm
• Materiales: carcasa ABS; lente/ventana PC; cable PVC

Parámetros mecánicos / eléctricos

• Tipo de salida: PNP, NO/NC
• Tensión de alimentación: DC 12–24 V
• Método de alimentación: tres hilos DC
• Grado de protección: IP65
• Conexión: conector M12
• Tipo de señal: salida de conmutación
• Modos de funcionamiento: Light ON / Dark ON
• Consumo de corriente: < 25 mA
• Indicadores: LED de acción (naranja), LED de estabilidad (verde)
• Protección: protección contra cortocircuitos
• Tensión residual: < 3 V
• Corriente de carga: < 100 mA (tensión residual < 3 V con 2 m de cable)
• Resistencia de aislamiento: > 20 MΩ (DC 500 V)
• Resistencia a impactos: 300 m/s², 10 veces en X, Y, Z
• Rigidez dieléctrica: AC 1000 V 50/60 Hz 1 min entre partes con carga y carcasa
• Resistencia a vibraciones: 10–55 Hz, amplitud 1,5 mm, 2 h en X, Y, Z
• Peso: aprox. 35 g

Entorno de uso

• Temperatura de trabajo: -25 °C a 55 °C
• Humedad funcionamiento/almacenamiento: 35–85% HR (sin condensación)
• Iluminación ambiente: < 10 000 lx

Especificaciones técnicas

• Modelo: CPY-DBR250P3-A
• Alcance de detección: 0–250 mm
• Dimensiones: 21 x 12 x 32 mm
• Alimentación: DC 12–24 V
• Salida: PNP, NO/NC
• Tiempo de respuesta: 1 ms (500 Hz)
• Grado de protección: IP65
• Conexión: conector M12
• Materiales: carcasa ABS, lente/ventana PC, cable PVC
• Longitud de cable: 0,5 m
• Peso: aprox. 35 g
