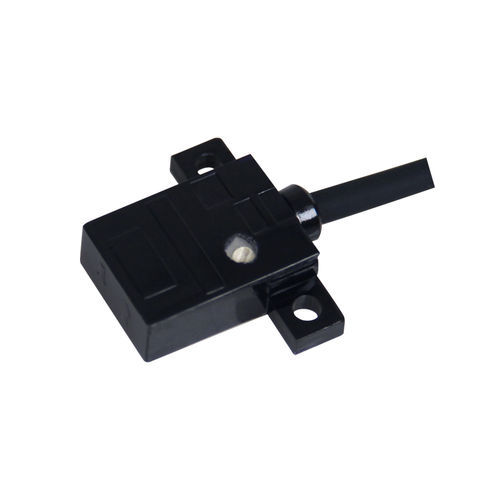

Sensor fotoeléctrico de reflexión directa CPF-DF5N1-Ainfrarrojo
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- de reflexión directa
- Tipo de haces
- infrarrojo
- Alcance máximo
Máx.: 5 mm
(0,2 in)Mín.: 0 mm
(0 in)
Descripción
Producto
Características clave
Especificaciones técnicas
Parámetros mecánicos / eléctricos
Entorno aplicable
Accesorios / Documentación
Características / especificaciones técnicas
- Serie: sensores fotoeléctricos serie CPF
- Modelo: CPF-DF5N1-A
Características clave
- Distancia de detección: 0~5 mm
- Forma del producto: plano
- Principio de detección: reflexión difusa (infrarrojo)
- Dimensiones: 15 × 8 × 26 mm
- Tipo de salida: NPN NO
- Tensión de alimentación: DC 12~24 V
Especificaciones técnicas
- Distancia de detección: 0~5 mm
- Estructura del producto: carcasa plana
- Principio de detección: reflexión difusa
- Dimensiones totales: 15 × 8 × 26 mm
- Longitud del cable: 0,5 m
- Dirección de detección: frontal
- Frecuencia de respuesta: 200 Hz
- Tiempo de respuesta: 2,5 ms
- Tipo de fuente de luz: infrarrojo
- Accesorios: manual, certificado
- Histéresis: < 20% de la distancia de detección
- Objetivo estándar: papel pintado blanco 50 × 50 mm
- Material: carcasa PC; cable PVC
Parámetros mecánicos / eléctricos
- Salida: NPN NO
- Tensión de alimentación: DC 12~24 V
- Alimentación: cableado DC de tres hilos
- Grado de protección: IP50
- Conexión: conector
- Tipo de señal: conmutación
- Modo de operación: Light ON
- Consumo de corriente: < 15 mA
- Indicador: rojo (se enciende al recibir luz)
- Circuitos de protección: protección contra cortocircuitos e inversión de polaridad en la salida
- Voltaje residual: < 3 V
- Corriente de carga: < 100 mA (voltaje residual < 3 V a 2 m de cable)
- Resistencia de aislamiento: > 20 MΩ (medida a DC 500 V)
- Resistencia a impactos: 150 m/s², 10 veces en X, Y, Z
- Resistencia dieléctrica: AC 1000 V 50/60 Hz 1 min entre partes bajo tensión y carcasa
- Resistencia a vibraciones: 10–55 Hz, amplitud 1,5 mm, 2 h en X, Y, Z
- Peso: aprox. 20 g
Entorno aplicable
- Temperatura de funcionamiento: -25°C a 55°C
- Humedad funcionamiento/almacenamiento: 35%–95% HR (sin condensación)
- Iluminación ambiente: por debajo de 10000 lx
Accesorios / Documentación
- Manual y certificado incluidos
Características / especificaciones técnicas
- Modelo: CPF-DF5N1-A
- Serie: sensores fotoeléctricos serie CPF
- Distancia de detección: 0~5 mm
- Principio: reflexión difusa (infrarrojo)
- Salida: NPN NO, DC de tres hilos
- Tensión de alimentación: DC 12~24 V
- Tiempo de respuesta/frecuencia: 2,5 ms / 200 Hz
- Protección: IP50; protección contra cortocircuitos e inversión de polaridad
- Material: carcasa PC, cable PVC
- Peso: ~20 g
- Temperatura/humedad de funcionamiento: -25°C~55°C / 35%–95% HR
