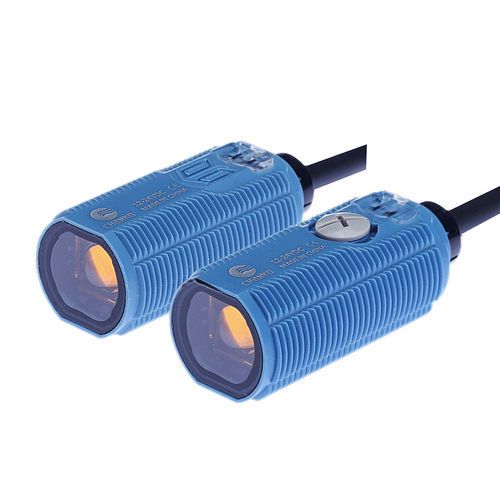

Sensor fotoeléctrico de barrera CPA-TF15MP3
de tipo barreracilíndricoinfrarrojo

Sensor fotoeléctrico de barrera - CPA-TF15MP3 - CHANKO SENSOR - de tipo barrera / cilíndrico / infrarrojo
Sensor fotoeléctrico de barrera - CPA-TF15MP3 - CHANKO SENSOR - de tipo barrera / cilíndrico / infrarrojo
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de CHANKO SENSOR

Características

Tipo
de barrera, de tipo barrera
Carcasa
cilíndrico
Tipo de haces
infrarrojo
Otras características
de material plástico
Alcance máximo

Máx.: 15 m
(49'02" )

Mín.: 0 m
(0'00" )

Descripción

Resumen del producto
  • Tipo: Sensor fotoeléctrico por barrera
  • Modelo: CPA-TF15MP3
  • Alcance de detección: 0–15 m
  • Carcasa: M18 cilíndrica
  • Salida: PNP NO/NC (conmutador)
  • Alimentación: CC 12–24 V


Especificaciones técnicas
  • Alcance de detección: 0–15 m
  • Carcasa: M18 cilíndrica
  • Principio de detección: Barrera (infrarrojo)
  • Dimensiones: M18
  • Longitud de cable: 2 m
  • Dirección de detección: Frontal
  • Frecuencia de respuesta: 1000 Hz
  • Tiempo de respuesta: 500 μs
  • Fuente luminosa: Infrarrojo
  • Accesorios: Manual de usuario, tuercas M18 ×4, certificado
  • Ángulo del haz: ≤ 2°
  • Objeto estándar: Objeto opaco ≥ Φ7 mm
  • Materiales: Carcasa/tuercas ABS; lente/visor PMMA; perilla POM; cable PVC


Parámetros mecánicos / eléctricos
  • Salida: PNP NO/NC
  • Alimentación: CC 12–24 V
  • Conexión de alimentación: Cuatro hilos CC
  • Grado de protección: IP65
  • Conexión: Cable moldeado
  • Tipo de señal: Conmutación
  • Modos de funcionamiento: Light ON / Dark ON
  • Consumo: ≤ 40 mA (emisor 25 mA)
  • Indicadores: Estado (naranja), Estabilidad (verde)
  • Protección: Protección contra cortocircuitos
  • Tensión residual: ≤ 3 V (alimentación de carga ≤ 30 V)
  • Corriente de carga: ≤ 100 mA (tensión residual ≤ 3 V, alimentación de carga ≤ 30 V)
  • Resistencia de aislamiento: ≥ 20 MΩ (CC 500 V)
  • Ajuste de sensibilidad: Perilla de una vuelta
  • Resistencia a impactos: 300 m/s², X/Y/Z 3 veces
  • Rigidez dieléctrica: AC 1000 V 50/60 Hz 1 min (partes cargadas vs carcasa)
  • Vibración: 10–55 Hz, amplitud 1,5 mm, X/Y/Z 2 h
  • Peso: ≈ 94 g


Entorno de uso
  • Temperatura de funcionamiento: -25 °C a 55 °C
  • Humedad: 35–95% HR (sin condensación) en uso/almacenamiento
  • Iluminancia ambiente: ≤ 10000 lx


Accesorios
  • Manual de usuario
  • Tuercas M18 ×4
  • Certificado


Características / especificaciones técnicas
  • Modelo: CPA-TF15MP3
  • Serie: Sensores fotoeléctricos CPA
  • Alcance de detección: 0–15 m
  • Carcasa: M18 cilíndrica
  • Modo de detección: Barrera
  • Salida: PNP NO/NC (conmutador)
  • Alimentación: CC 12–24 V (cuatro hilos)
  • Longitud de cable: 2 m
  • Frecuencia/tiempo de respuesta: 1000 Hz / 500 μs
  • Fuente luminosa: Infrarrojo
  • Grado de protección: IP65
  • Temperatura de funcionamiento: -25 °C a 55 °C
  • Peso: ≈ 94 g
  • Materiales: Carcasa/tuercas ABS; lente PMMA; perilla POM; cable PVC
