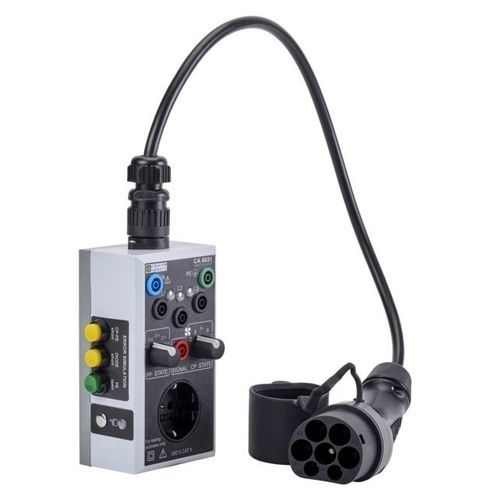

Adaptador eléctrico de prueba CA 6651

para estación de recarga eléctricade seguridad

El adaptador de prueba para punto de carga de vehículos eléctricos CA 6651 es fácil de usar, se conecta de serie a la salida de un punto de carga y permite acceder a distintos puntos de medida de un conector de tipo 2 para realizar pruebas eléctricas. El CA 6651 permite realizar en un primer paso: La prueba funcional para comprobar que el conductor de protección (PE) está correctamente conectado a tierra y la presencia de fases. Para comprobar la seguridad eléctrica del punto de carga de un vehículo eléctrico, debe disponer de un controlador multifunción junto con este adaptador (por ejemplo CA 6117, CA 6131, CA 6133 o MX 535). Prueba de red, comprobación de la conexión a tierra, prueba de DDR, medida de aislamiento. El CA 6651 comprueba entonces el correcto funcionamiento del punto de carga, simulando un vehículo, en diferentes estados: conectado, no conectado, en carga, etc. Para comprobar la correcta transmisión de la señal entre el punto de carga y el CA 6651, debe disponer de un osciloscopio tipo Handscope (forma de la señal, amplitud, anchura de impulso, etc.). Ventajas • Adaptador de prueba para punto de carga CA alterna modo 3 dotado de un cable tipo 2 • Simulación del estado del vehículo (señal CP) • Conmutación de distintas corrientes de carga desde 13 hasta 63 A (estado PP) • Conexión para visualización del estado de la señal (CP) • Prueba previa PE para verificar la presencia de una tensión peligrosa con respecto a la tierra PE • Indicación de presencia de fases L1/L2/L3 mediante 3 ledes
