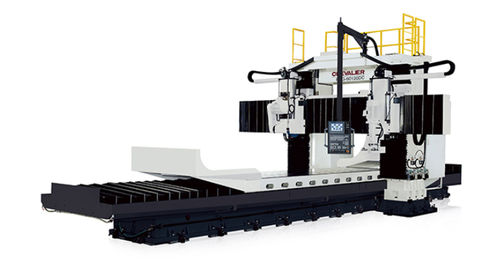

Rectificadora de piezas para procesar FPG-60120DC
CNCcon columna móvil

rectificadora de piezas para procesar
rectificadora de piezas para procesar
Añadir a mis favoritos
Añadir al comparador


Características

Aplicaciones
de piezas para procesar
Tipo de control
CNC
Otras características
con columna móvil
Velocidad del husillo

2.000 rpm
(12.566 rad.min-1)

Potencia

Mín.: 15 kW
(20,39 hp)

Máx.: 110 kW
(149,56 hp)

Descripción

La rectificadora de doble columna con viga móvil de la serie FPG-DC que ofrece Chevalier está diseñada para talleres que exigen velocidad, rigidez y una gran superficie de rectificado. Estas rectificadoras tipo pórtico son perfectas para el rectificado de piezas de gran tamaño, como guías para maquinaria pesada, aerogeneradores para la generación de energía eólica, moldes para automoción y prospecciones petrolíferas. Eje X diseñado con gran "V" camino de deslizamiento. Compoumd dos planas y una gran V ( 一V一) longitudinal de diapositivas de diseño para una alta precisión de rectitud. Movimiento suave de la mesa. Gran diseño en V para minimizar la deformación por calor. Sistema gráfico de operación conversacional para una fácil operación CNC, alto rendimiento para rectificado de superficies y formas. Elevación con diseño de balanza de contrapeso. Función de rectificado cóncavo/convexo. (Pieza de trabajo con 0,06 mm de rectificado cóncavo) Diseño superior de rodamiento de rodillos cilíndricos de doble hilera tipo NN para un máximo rendimiento de rectificado. Doble columna y mesa de trabajo separadas tipo "BOX". Toda la serie Diseño modularizado. Base de la máquina diseñada Pro-E, sin deformación en forma de S. La precisión de la máquina y la base no se verán afectadas por el movimiento de los cabezales de rectificado. La vibración del rectificado no afectará a la mesa de trabajo, por lo tanto, ofrece un mejor acabado superficial y precisión. Diseño de doble columna de tipo cuadrado, proporciona la máxima rigidez. Diseño de viga rectificada, la precisión no se verá afectada por el movimiento de los cabezales. SMART Control y tipo de viga móvil Tamaño de la mesa (ancho x largo): hasta 3.000 x 13.000 mm (118" x 512") Carga Máx. Carga de la mesa: hasta 80.000 kg (176.000 lbs.) Cabezal horizontal: 40HP Cabezal vertical: 20HP Plato electromagnético (con control de plato). Rectificador de muelas montado en la mesa (sin disco de diamante).

---
