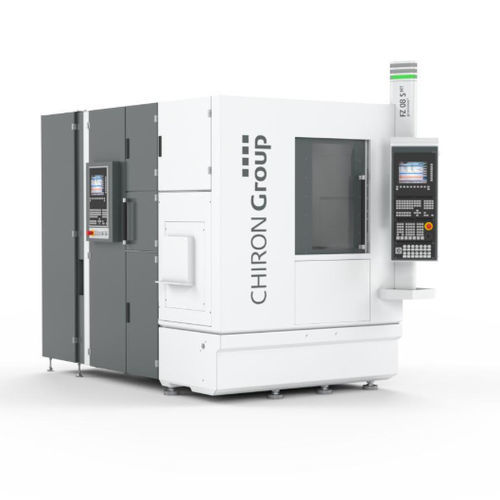

Centro de torneado-fresado CNC 08 series

vertical5 ejesde columna

Descripción general
Los centros de mecanizado verticales Serie 08 permiten alcanzar tolerancias del orden de pocos μm y una alta calidad de superficie. Las máquinas, compactas y modulares, están diseñadas para un ajuste rápido, estabilidad, alta dinámica, bajo mantenimiento e integración sencilla en líneas de producción. El concepto modular facilita la configuración de cada máquina base según las necesidades de fabricación.

Variantes de máquina

• Versiones con husillo simple o doble
• Mecanizado simultáneo a 5 ejes
• Cambio de pieza durante la operación para producciones de gran volumen
• Configuración mill-turn para mecanizado multifuncional desde barra
• Variantes precision+ con accionamiento lineal directo para requisitos en tecnología médica y de precisión

Puntos destacados

• Alto rendimiento dinámico en formato compacto
• Principio de columna móvil vertical
• Cama de máquina en acero/masa mineral para alta rigidez y estabilidad térmica
• Husillos motorizados refrigerados por agua
• Accionamientos directos dinámicos y guías de precisión en versiones precision+
• Área de trabajo totalmente cerrada con cubiertas en acero inoxidable
• Flujo de virutas optimizado
• Concepto ergonómico de operación y carga
• Acceso sencillo a unidades para mantenimiento
• Diseño modular para automatización a medida y ampliación

Aplicaciones / Ejemplos

• Industrias: Automoción, Tecnología médica, Tecnología de precisión, Fabricación de herramientas, Ingeniería mecánica
• Piezas típicas: implantes e instrumentos quirúrgicos, implantes de hombro y columna, incrustaciones de rodilla, pilares, placas óseas, componentes de endoscopia, piezas de brocas dentales, impulsoras, cajas y biseles de relojes, anillos de precisión y componentes de joyería, diversas piezas de ingeniería (cuerpos de válvula, pistones, soportes de boquilla)

Especificaciones técnicas

• Configuraciones disponibles: husillo simple, husillo doble, 5 ejes, mill-turn, variantes con cambio de pieza
• Conos: HSK-32 o HSK-40 (según versión)
• Opción precision+: accionamiento lineal directo
• Capacidad de tolerancia: pocos μm
• Husillos motorizados con refrigeración por agua
• Diseño de columna móvil vertical y bancada acero/masa mineral
• Área de trabajo totalmente cerrada con cubiertas en acero inoxidable
• Concepto modular para automatización a medida y facilidad de servicio
