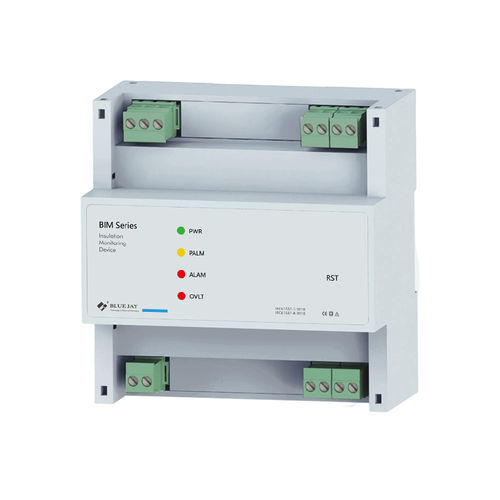

Aparato de control de aislamiento RS485 BIM-M1000

AC/DCen riel DINModbus RTU

El BIM-M1000 está diseñado para monitorear la resistencia de aislamiento de sistemas AC, AC/DC y DC no conectados a tierra (sistemas IT) hasta AC/DC 1000V. El dispositivo genera un voltaje de medición pulsante de ±15V, que se inyecta en el sistema IT a monitorear a través de los terminales L1/L2 y Tierra. Cuando el valor cae por debajo de los valores de respuesta preestablecidos, los LED de alarma se encienden. El dispositivo admite dos valores de respuesta ajustables por separado, lo que permite distinguir entre "pre-alarma" y "alarma". El BIM-M1000 cumple con las normas IEC 61557-1:2018 e IEC 61557-8:2018 y es adecuado para sistemas IT AC/DC, almacenamiento de energía en baterías, vehículos eléctricos, estaciones de carga DC y otros escenarios. También admite comunicación RS485 y CAN bus, facilitando la integración en sistemas de monitoreo remoto. - Monitoreo de aislamiento de sistemas AC, AC/DC y DC no conectados a tierra - Medición de voltajes de sistemas DC a tierra (L+/PE y L-/PE) - Medición de voltajes de sistemas AC a tierra (Sistema a PE) - Dos valores de respuesta configurables por separado - Señalización de alarma a través de LED y relés de alarma - Cumple con las normas IEC 61557-1/ IEC 61557-8 - Función de alarma de sobretensión - Medición de la capacitancia de fuga del sistema Aplicaciones: - Sistemas de distribución de energía IT AC y DC - Potencia industrial y automatización - Redes de distribución de energía eléctrica marina - Paquetes de baterías y sistemas de almacenamiento de energía - Vehículos eléctricos y transporte - Sistemas de generación de energía renovable - Estaciones de carga DC para vehículos eléctricos Especificaciones: - Fuente de alimentación: 9~30Vdc, consumo de energía ≤ 2W - Rango de frecuencia: 40~65Hz - Voltaje nominal del sistema: 3(N)AC, AC/DC 0…1000 V - Resistencia de aislamiento: 0~50MΩ - Voltaje de medición de inyección: ±15V - Corriente de medición de inyección: 100mA - Voltaje de resistencia máxima: 12Vdc - Umbral de pre-alarma: Predeterminado 1000Ω, 0-5000Ω ajustable - Umbral de alarma: Predeterminado 500Ω, 0-5000Ω ajustable - Detección de sobretensión: 0-1000V - Interfaz RS485: Protocolo Modbus RTU - Interfaz Canbus: Protocolo personalizado - Temperatura de trabajo: – 40°C ~85°C, humedad: 5~95%RH - Temperatura de almacenamiento: – 40°C ~85°C, humedad: 5~95%RH - Normas: IEC 61557-1:2018 e IEC 61557-8:2018 - Método de instalación: Montaje en riel Din estándar de 35mm - Dimensión: A*H*P: 108*110*66mm
