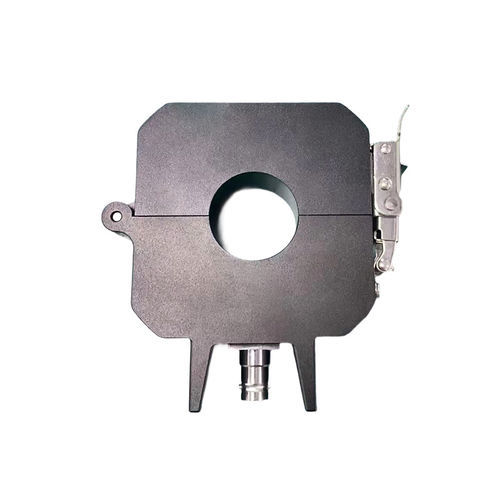

Monitor de descarga parcial SCM-PDS-HFCT

Los sensores HFCT (descarga parcial HFCT/HFCT partial discharge) se instalan en los empalmes de los cables y en los conductores de tierra para acoplar las señales de corriente de impulsos de descarga parcial en el cuerpo del cable y en los empalmes.El sensor de descarga parcial HFCT está diseñado para cables de alta tensión. Basado en la tecnología del transformador de corriente de alta frecuencia (HFCT) y en los principios de la bobina Rogowski, utiliza una estructura de pinza no intrusiva para captar las señales de corriente de impulsos de descarga parcial de los cables de tierra. Disponible en versiones inalámbrica y con cable, ofrece un rango de detección de 1-5000 pC con una sensibilidad de 1 pC, con monitorización en tiempo real, alarma de umbral y conexión en red escalable. La versión inalámbrica lleva incorporada una batería de litio de alta capacidad (vida útil > 3 años) y utiliza LoRa (470-510MHz) para la transmisión inalámbrica a más de 300 metros. La versión con cable se alimenta con DC12-24V y utiliza un par trenzado RS485 apantallado con MODBUS RTU (9600bps) para el intercambio de datos. Ambas vienen con un sensor HFCT abierto de 30 mm que se sujeta a la toma de tierra del cable y se conecta al host mediante un cable coaxial. Los usuarios pueden elegir en función de sus necesidades de alimentación y transmisión para una supervisión eficaz y precisa de las descargas parciales de los cables.Fuente de alimentación de amplio voltaje DC12-24V/ Alimentado por una batería de litio incorporada;Comunicación inalámbrica LoRa >300 metros;Detección de descargas parciales de alta sensibilidad 1pC;HFCT de tipo de núcleo dividido para una fácil instalación;El montaje magnético se adapta a varios compartimentos de cables;El indicador LED muestra el estado de funcionamiento en tiempo real;Comunicación RS485/ MODBUS RTU;Aplicaciones:Monitorización del estado del sistema de cables de las centrales eléctricas;Monitorización de la descarga parcial del cable de tierra de los sistemas GIS;Subestaciones, distribución de energía y líneas de transmisión MV/HV;Monitorización del estado de la línea eléctrica de la infraestructura de transporte ;Sistemas de suministro de energía de la industria petroquímica;Principio de funcionamiento:Lugar de instalaciónUn sensor HFCT sujeto alrededor del conductor de tierra captura estos impulsos y los convierte en señales de tensión a través de un núcleo de ferrita de gran ancho de banda. Tras la amplificación y el filtrado, las señales procesadas se analizan para determinar el tipo y la gravedad de la actividad de DP.Especificaciones:El sensor de DP admite dos opciones de alimentación:Versión con cable:-. El sensor de descarga parcial es alimentado por la HMI a través de un cable de alimentación de 24 VCC. Los datos se transmiten a la HMI a través de la comunicación RS485.Versión inalámbrica:-. El sensor PD se alimenta mediante una batería interna. Los datos se transmiten a través de la red LoRa a un receptor inalámbrico. El receptor inalámbrico recibe alimentación de la HMI a través de un cable de alimentación de 12 VCC y transmite los datos recibidos a la HMI mediante comunicación RS485.Sensor de descarga parcial Fuente de alimentaciónVersión inalámbrica: batería de litio de 7,2 V y 3000 mAh; duración de la batería: >3 añosVersión cableada: 24VDCBanda de frecuencia de transmisión inalámbrica470-510MHzDistancia máxima de transmisión inalámbrica>300 metros (alcance de la línea de visión)Tipo de monitorizaciónCorriente de impulsos de alta frecuenciaAlcance de detección1-5000pCSensibilidad1pCAbanda de frecuencia de adquisición1MHz-100MHzTemperatura de funcionamiento-30-70°CCiclo de muestreoVersión inalámbrica:2 horasVersión cableada:4Método de encendido/apagado (versión inalámbrica)Botón físicoMétodo de carga (versión inalámbrica)Carga manual única/carga programadaDimensiones134mm*100mm*42mm (An*Al*F)Método de montajeMontaje magnéticoPulso de alta frecuencia CTPrincipio de monitorizaciónBobina RogowskiBanda de frecuencia de monitorización3-80MHzSensibilidad1pCMimpedancia de adaptación50ΩNivel de protecciónIP68Dimensión82*82*32mm (An*Al*F), tamaño del orificio: 30mmMétodo de montajeSensor de corriente de núcleo divididoLugar de montajeCable de tierraTemperatura de funcionamiento-55°C a +85°CDimensiones:Categoría: Monitorización de descargas parcialesMarca: Blue JayNombre comercial: SCM-PDS-HFCT / SCM-PDSW-HFCTDescargas: SCM-PDS-HFCT-User manual-V1.10 ( Wired version) SCM-PDSW-HFCT-User manual (Wireless version)Especificaciones / Características técnicas:Fuente de alimentación: Versión inalámbrica: batería de litio de 7,2 V y 3000 mAh; duración de la batería: >3 años. Versión con cable: 24VDCBanda de frecuencia de transmisión inalámbrica: 470-510MHzDistancia máxima de transmisión inalámbrica: >300 metros (rango de línea de visión)Tipo de monitorización: Corriente de impulsos de alta frecuenciaRango de detección: 1-5000pCSensibilidad: 1pCAbanda de frecuencia de adquisición: 1MHz-100MHzTemperatura de funcionamiento: -30-70°C (sensor), -55°C a +85°C (TC)Ciclo de muestreo: Versión inalámbrica:2 horas; Versión con cable:4Método de encendido/apagado (versión inalámbrica): Botón físicoMétodo de carga (versión inalámbrica): Carga manual única/carga programadaDimensiones del sensor: 134mm*100mm*42mm (Ancho*Alto*Fondo)Dimensiones del TC: 82*82*32mm (ancho*alto*fondo), tamaño del orificio: 30mmMétodo de montaje: Montaje magnético (sensor), Sensor de corriente de núcleo dividido (TC)Lugar de montaje: Cable de tierraNivel de protección: IP68Impedancia de adaptación: 50ΩPrincipio de monitorización: Bobina RogowskiBanda de frecuencia de monitorización (CT): 3-80MHz
