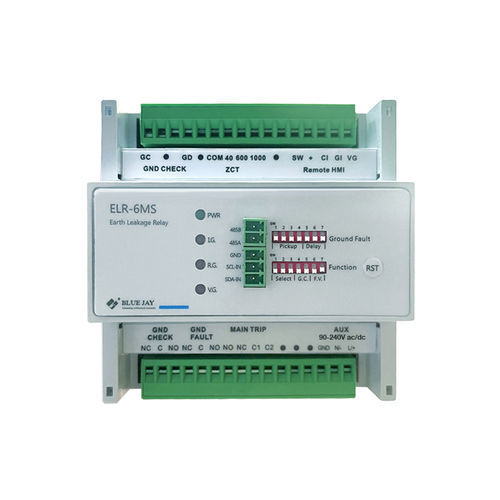

Relé de protección de fuga a tierra ELR-6MS

DCACen riel DIN

Resumen
El relé de fuga a tierra ELR-6MS es un dispositivo de protección de alta fiabilidad diseñado específicamente para la industria minera, adecuado tanto para aplicaciones subterráneas como de superficie. Diseñado para equipos móviles con cable arrastrado, incorpora una arquitectura basada en microcontrolador que opera automáticamente en dos modos de protección: detección de fallos a tierra y detección de resistencia de tierra (comprobación de tierra). Este diseño reduce las disparos innecesarios y mejora la seguridad de las personas y los equipos.

Introducción a las funciones

• Detección de fallo a tierra: Requiere el uso de sensores de corriente; el ELR-6MS está diseñado para operar con relaciones de sensores de secuencia cero de 1000:1, 600:1 y 40:1 (200:5).
• Detección de comprobación de tierra: Se realiza mediante un conductor piloto (GC). El conductor piloto transporta la corriente de monitorización hacia la máquina supervisada y debe estar correctamente terminado con un terminador de diodo Zener conforme al estándar industrial (dos bornes marcados GC y GD). El borne GC se conecta al conductor piloto en el interior de la carcasa del equipo móvil; el borne GD se conecta a la masa del bastidor de la máquina. La pérdida de tensión Zener provoca la actuación del relé TRIP, detectando bucles de tierra abiertos o cortocircuitados y protegiendo contra condiciones de equipos sin conexión a tierra.

Instalación eléctrica
El producto implementa el cableado de comprobación de tierra por conductor piloto; los diagramas de conexión se facilitan en la documentación e ilustraciones del producto. La terminación correcta de GC/GD con el terminador de diodo Zener es necesaria para la función correcta de comprobación de tierra.

Características / especificaciones técnicas

• Tensión normal: 90–240 Vac/dc, 50/60 Hz. Consumo: 5 VA (AC) o 5 W (DC).
• Fallo a tierra: Rango 10–500 mA. Rango de retardo: instantáneo a 10 segundos.
• Sensores de secuencia cero: Relaciones soportadas 1000:1, 600:1 y 40:1 (200:5).
• Resistencia de comprobación de tierra: Rango 10–50 Ω, ±15 %. Retardo de disparo para comprobación de tierra: 150 ms, ±0,1 %.
• Contactos de salida (3 DO): Relé principal de disparo — DPDT, capacidad 8 A @ 250 Vac, 8 A @ 30 Vdc.
• Relé auxiliar de fallo a tierra — SPDT, capacidad 16 A @ 250 Vac, 16 A @ 30 Vdc.
• Relé auxiliar de comprobación de tierra — SPDT, capacidad 16 A @ 250 Vac, 16 A @ 30 Vdc.
• Dielectricidad: Contactos del relé al chasis — 1500 Vrms durante 1 minuto. Bornes de control al chasis — 1500 Vrms durante 1 minuto.
• Rango de temperatura: Funcionamiento −40 °C a +60 °C. Almacenamiento −40 °C a +80 °C.
• Montaje y dimensiones: Montaje estándar en riel DIN de 35 mm. An × Al × Pr: 108 × 110 × 66 mm.
