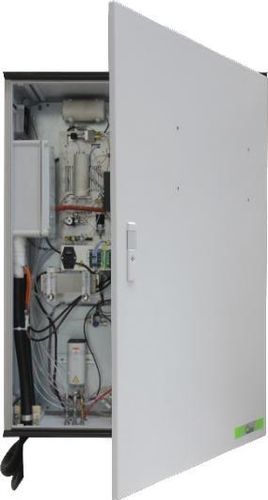

Cromatógrafo en fase gaseosa ChromaTHC

GCpara evaluaciones medioambientalespara el análisis de gas

Resumen
Este sistema de monitorización continua en línea de COV y olores está diseñado para Unidades de Control de Olores y Químicos (OCU). Mide metano (CH4), hidrocarburos totales no metánicos (nmTHC) e hidrocarburos totales mediante un cromatógrafo de gases automático ChromaTHC con detección por ionización de llama (GC‑FID). El analizador de montaje mural es totalmente automático, incluye un ordenador integrado y generadores de aire cero e hidrógeno incorporados, y realiza calibración interna con tubo de permeación para la validación automática de datos.

Aplicaciones

• Monitorización continua de emisiones para OCU, biofiltros y sistemas de carbón activado
• Vigilancia de olores en aire ambiente en industrias, plantas de tratamiento y vertederos
• Control de procesos que requieren especiación y cuantificación de COV

Características clave

• Cromatógrafo ChromaTHC GC‑FID automático que mide CH4, nmTHC e hidrocarburos totales
• Montaje mural, operación intuitiva con ordenador Windows integrado y pantalla LCD
• Generadores integrados de aire cero e H2; calibración interna por tubo de permeación
• Módem 3G/4G opcional y alarma SMS automática para avisos de saturación de medios

Especificaciones técnicas

• Límite de detección: 20 ppb para metano; < 20 ppb en nmTHC eqC3; chromaTHC‑1 ppb: LDL < 1 ppb para TVOC
• Rango de detección:
  • chromaTHC‑2 MIN: 20 a 2000 ppb (ampli 3); 0,2 a 20 ppm (ampli 2)
  • chromaTHC‑1 ppb: 1 a 2000 ppb (ampli 3)
• Desviación estándar relativa:
  • < 0,3 % en 48 h (RT)
  • < 2 % en 48 h (concentración de span)
• Tiempo de ciclo:
  • chromaTHC‑2 MIN: 2 min para 0–3 ppm (ambiente, estándar)
  • chromaTHC‑2 MIN: 3–5+ min para concentraciones mayores o aplicaciones de proceso (opción)
  • chromaTHC‑1 ppb: 10 min
• Suministro de gas:
  • H2 (FID y gas portador): 30 mL/min (entrada 2 bar; racor 1/16” doble tuerca)
  • Aire (FID): 180 mL/min (entrada 3 bar; racor 1/8” doble tuerca)
  • Entrada de muestra (bomba de vacío opcional): racor 1/4”, 80 mL/min a presión ambiente
  • Conmutación de válvulas neumáticas: 90 mL/min
• Resultados / Datos & almacenamiento:
  • Ordenador integrado con Windows y pantalla LCD
  • Almacenamiento interno 128 GB SSD
  • Ethernet y control remoto; MODBUS RTU / MGS1 o JBUS
• Volumen de muestra: Bucle de inyección dimensionado según la aplicación
• Montaje / integración: Analizador automático de montaje mural para integración en OCU

Instalación & integración

• Montaje mural con conexiones de proceso estándar y opciones de entrada de muestra
• Interfaces para control remoto e integración SCADA vía MODBUS o Ethernet
• Bomba de vacío, tubería de muestreo y filtros de protección disponibles como accesorios

Opciones & mantenimiento

• Módem 3G/4G opcional y alarmas SMS automáticas para notificación de saturación de medios
• Tubo de permeación interno para calibración automática programada
• Generadores integrados de aire cero e hidrógeno para reducir la necesidad de botellas externas

Documentación & certificaciones

• Descarga TSP disponible para la documentación del producto
• Normas, aprobaciones & certificaciones: N/A
