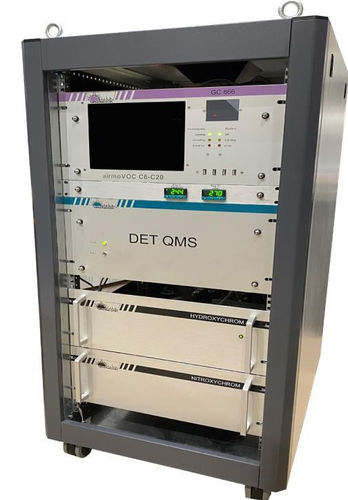

Cromatógrafo GC Auto GCMS C6C20

en fase gaseosapara evaluaciones medioambientalesde proceso

Visión general
El Auto GCMS C6C20 es un sistema ultracompacto y transportable de cromatografía de gases–espectrometría de masas con detección FID. Ofrece una solución llave en mano para el análisis continuo y el control de procesos, permitiendo la cuantificación e identificación de hidrocarburos aromáticos (PAH), BTEX y precursores de dioxinas en muestras gaseosas, líquidas y sólidas, desde niveles porcentuales hasta bajos ppt.

Características clave

• Análisis completo de muestras:
  • Analiza gases, líquidos y sólidos (ejemplos: bisfenol‑A, estearato de metilo y otros compuestos complejos).
  • Cálculo automático del índice de toxicidad y del total aromático para VOC, SVOC, PAH y precursores de dioxinas.
• Integración tecnológica avanzada:
  • Válvula selectora calefactada para GC y MS con bombas dedicadas.
  • PC integrado basado en Windows® con pantalla LED y almacenamiento SSD de 64 GB.
  • Generador de hidrógeno integrado (Hydroxychrom USB 4U) y sistema de calibración airmoCAL con tubos de permeación.
• Muestreo y detección flexibles:
  • Monitorización directa del aire mediante inyección al MS o GC y línea de muestreo calefactada integrada.
  • Soluciones purge & trap opcionales para muestras líquidas.
• Control de software y conectividad:
  • Gestionado por los software Vistachrom y MS para trazabilidad de datos, monitorización remota y control de inyección.
  • Archivado de resultados y cromatogramas, alarmas de umbral y exportación de datos via MODBUS o salidas 4‑20 mA / 0‑10 V.

Aspectos técnicos destacados (según especificaciones técnicas)

• Límite de detección:
  • Benceno hasta 10 ppt con Trap GC/FID/QMS.
  • Naphthaleno: 10 ppt o 0,05 μg/m³.
• Rango de detección:
  • ppt a ppb; inyección directa en QMS de 500 ppb a niveles porcentuales.
  • 0,5 a 45 μg/m³ (pruebas mCerts) con inyección directa.
• Repetibilidad (RSD):
  • < 1% en 48 h (tiempo de retención).
  • < 3% en 48 h (concentración).
• Tiempo de ciclo:
  • Seleccionable: 30, 60, 90 o 120 minutos según la aplicación.
• Resultados / salidas:
  • Almacenamiento con marca temporal; salida 4‑20 mA opcional.
  • Protocolos de comunicación opcionales: MODBUS / JBUS / MGS1.
• Supervisor / equipo embebido:
  • PC embebido Windows® con pantalla LED; SSD 64 GB.
• Suministro de gas:
  • H2 (FID y gas portador): 50 ml/min (entrada 4 bar; 1/16'' Swagelok).
  • Aire (FID): 350 ml/min (entrada 3 bar; 1/8'' Swagelok).
  • Entrada de muestra: bomba de vacío 1/8'' Swagelok o inyector líquido.
• Alimentación:
  • Red 230 V / 115 V, 50/60 Hz; consumo eléctrico máximo 1730 W.
• Dimensiones:
  • Armario 19'': 1850 mm con ruedas y anillas de izado; ancho 600 mm; profundidad 800 mm; altura 1850 mm.

Aplicaciones

• Monitorización del aire ambiente.
• Control de salas limpias.
• Cuantificación de calidad e impurezas en PET.
• Cuantificación de contaminantes y odorantes.
• Control de procesos para hidrocarburos y precursores de dioxinas.

Normas, aprobaciones y certificaciones
Certificado EN14662 QAL1 (según ficha de producto).

Especificaciones técnicas

• Límite de detección: Benceno a 10 ppt (Trap GC/FID/QMS); Naphthaleno 10 ppt o 0,05 μg/m³.
• Rango de detección: ppt a ppb; inyección directa QMS 500 ppb a %; 0,5 a 45 μg/m³ (pruebas mCerts).
• Repetibilidad (RSD): <1% en 48 h (RT); <3% en 48 h (Concentración).
• Tiempo de ciclo: seleccionable 30 / 60 / 90 / 120 minutos.
• Datos y salidas: almacenamiento con marca temporal; 4‑20 mA opcional; MODBUS / JBUS / MGS1.
• Supervisor: PC embebido Windows® con pantalla LED; SSD 64 GB.
• Gas: H2 50 ml/min (entrada 4 bar, 1/16''); Aire 350 ml/min (entrada 3 bar, 1/8''); entrada de muestra 1/8'' o inyector líquido.
• Alimentación: 230 V / 115 V, 50/60 Hz.
• Consumo eléctrico: max 1730 W.
• Dimensiones: armario 19'' 1850 mm (con ruedas & anillas de izado); ancho 600 mm; profundidad 800 mm; altura 1850 mm.
• Opciones integradas: válvula selectora calentada para GC, bombas MS, generador de hidrógeno integrado, sistema de calibración airmoCAL, línea de muestreo calefactada, opción purge & trap para líquidos.
