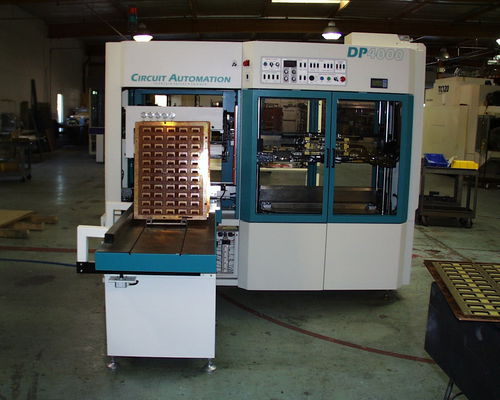

Máquina para estucado de resina fotosensible DP4000

para PCB

El DP-4000 es una máquina de capa de doble cara de la LPI. Puede ser utilizado con toda la pantalla imprimible máscaras photoimageable de la soldadura. El DP-4000 es muy versátil, ofreciendo el sistema de ISOprint para limpieza de las pantallas y de la tecnología (transformista) del control de calidad para el cambio rápido de la tinta y pantallas. El DP-4000 tiene tres áreas de funcionamiento: la estación de carga y descarga, la cámara de capa, y el panel de control. La estación de carga y descarga es la sección donde un panel se coloca dentro del DP-4000. La cámara de capa es accesible de frente y de la parte posterior a través de las puertas de cristal y es la sección donde el panel está cubierto. El panel de control está en el frente del DP-4000 sobre la sección de capa. La estación cargada consiste en un transportador automatizado del estante, una abrazadera superior del panel de la entrada/una guía, abrazadera outfeed superior del panel/guía, y guía del panel inferior. La abrazadera del panel levanta un panel del circuito del estante y lo coloca en la lanzadera. El panel monta en la guía del panel inferior, moviéndose en la guía del panel inferior, y movimientos a la izquierda de depositar el panel del circuito dentro de la sección de capa. Después de la capa, la lanzadera vuelve el panel a descarga la abrazadera, que lo coge y lo substituye en el estante. La cámara de capa consiste en las cabezas de impresión delanteras y traseras, la impulsión y el sistema de apoyo para las cabezas de impresión, y los marcos de pantalla. Cuando un panel es depositado sobre la lanzadera por el autoloader y se comienza un ciclo, la lanzadera mueve el panel del circuito al centro de la sección de capa.
