Transceptor UHF WA-TX-03S

de radiobanda ISMRF

Resumen

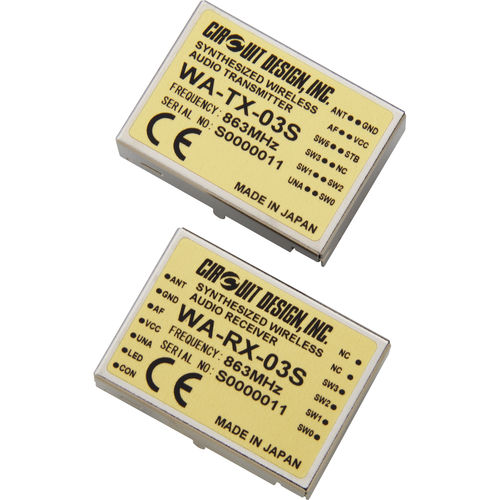

Los WA-TX-03S (transmisor) y WA-RX-03S (receptor) son módulos de audio embebidos y compactos que ofrecen 15 canales RF seleccionables en la banda armonizada europea 863–865 MHz. Disponen de potencia RF seleccionable (5 mW / 10 mW), una cadena de reducción de ruido compander/expander y un amplio rango dinámico para la transmisión clara de voz y audio. Los módulos se suministran en pequeñas cajas apantalladas e incluyen la mayoría de los componentes necesarios para una integración rápida en equipos de audio profesionales.

Características

• Banda de audio europea 863–865 MHz
• 15 canales con paso de 125 kHz
• Respuesta en frecuencia audio 50 Hz–13 kHz
• Potencia RF seleccionable: 5 mW y 10 mW (e.r.p.)
• Bajo consumo
• Nivel de mute/squelch ajustable
• Módulo blindado compacto para integración
• Conforme a RED (EN 301 357); UK Radio Equipment Regulations 2017

Aplicaciones

• Audio-guías y sistemas para visitantes en museos
• Sistemas para guías turísticos e interpretación
• Sistemas inalámbricos de conferencias y reuniones
• Micrófonos inalámbricos para uso amateur o baja potencia
• Diversos enlaces de audio inalámbricos de corto alcance y monitorización de voz

Especificaciones (extracto)
Común
Tipo de emisión: F3E
Frecuencia: 863–865 MHz
Número de canales RF: 15 (paso 125 kHz)
Distancia de funcionamiento: 50 m (línea de vista)
Relación S/N: ≥ 90 dB (filtro W/IHF-A)
Respuesta en frecuencia audio: 50 Hz–13 kHz (±3,5 dB)
D.H.T.: 2% (AF 1 kHz, Dev.=20 kHz)
Temperatura de funcionamiento: 0 a 50 °C

Transmisor
Oscilación: PLL con referencia de cristal
Potencia RF: 5 mW / 10 mW (e.r.p.)
Reducción de ruido: compander
Emisiones espurias: < 1 µW
Desviación: 20 kHz (1 kHz @ -25 dBv)
Nivel de entrada de audio: -113 a -13 dBv (1 kHz)
Impedancia de entrada de audio: > 12 kΩ
Voltaje de alimentación: 4,2 a 6,0 V CC (operativo 3,6–7 V)
Corriente de suministro: 50 mA (5 mW)/60 mA (10 mW)
Dimensiones: 36 x 26 x 8 mm; Peso: 13 g

Receptor
Tipo: superheterodino simple
Frecuencia FI: 10,7 MHz
Reducción de ruido: expander
Sensibilidad del receptor: -92 dBm (S/N 55 dB)
Squelch: ajustable (VR externo)
Nivel de salida de audio: -10 dBv (Dev. 20 kHz)
Impedancia de salida de audio: < 20 kΩ
Voltaje de alimentación: 3,0 a 5,0 V CC
Consumo: 45 mA
Dimensiones: 36 x 26 x 8 mm; Peso: 13 g

Notas

• Los módulos son de tipo embebido en pequeñas cajas apantalladas; hay disponibles placas de evaluación/prueba por separado para facilitar el desarrollo y el control de canales y nivel de mute.
• Estos modelos aparecen como descatalogados en la página del producto.
