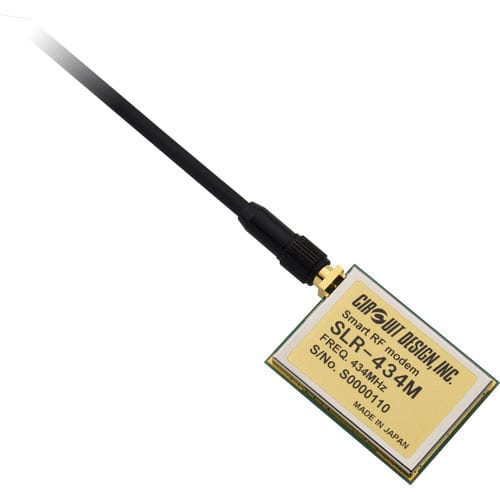

Módulo módem inalámbrico SLR-434M

módulo de interfazRS232FSK

Descripción
El SLR-434M es un módem de radio embebido, compacto, que opera en la banda ISM de 434 MHz. Admite comunicación FSK convencional y modulación LoRa® para operaciones de muy largo alcance a bajas tasas de bits. Con alta sensibilidad de recepción, una baja potencia RF puede alcanzar distancias de varios kilómetros en condiciones de línea de vista. El módulo se conecta a una CPU o PC externa mediante una interfaz UART (RS232) y admite un protocolo de comandos simple para aplicaciones industriales. Puede procesar hasta 8 señales de conmutación para telemetría y telecontrol.

Características

• Conforme a RED (EN 300 220)
• Operación de muy largo alcance en modo LoRa®
• Conmutación entre modos FSK y LoRa®
• Interfaz UART (puerto COM, RS232)
• Protocolo de comandos sencillo para desarrollo de aplicaciones
• Transmisión de hasta 8 señales de conmutación a través de bornes I/O
• Dimensiones compactas y bajo consumo
• Mayor resistencia a interferencias urbanas frente al FSK convencional

Aplicaciones

• Transmisión de datos de sensores y telemetría en edificios y entornos industriales
• Monitorización de flujo de detritos en diques de contención
• Monitorización de niveles de ríos y presas
• Monitorización y control de temperatura/humedad en invernaderos
• Transmisión de datos de sensores desde instalaciones subterráneas o arquetas
• Monitorización del estado de túneles y puentes
• Sistemas de alerta de deslizamientos

Especificaciones (extracto)

• Modelo: SLR-434M
• Rango de frecuencia: 433.0750–434.7750 MHz
• Canales: 137 (paso 12,5 kHz)
• Potencia RF: < 10 mW (contacto SMA, nominal)
• Velocidades RF: 15–245 bps (LoRa), 4800 bps (FSK)
• Sensibilidad del receptor: < -133 dBm (LoRa 128-chip); < -115 dBm (FSK)
• Alimentación: 3,3–5,5 V (3,5–5,0 V recomendado)
• Consumo: TX 29 mA typ.; RX 17 mA typ. (@5 V)
• Dimensiones (An×F×Al): 40 × 29 × 6,2 mm (excl. conector de antena)
• Modulación: LoRa o 2-FSK (seleccionable)
• I/O: 8 I/O digitales para señales de conmutación
• UART: RS232C, 19 200 bps, control de flujo hardware RTS/CTS

Interfaz UART (extracto)

• Método de comunicación: Comunicación serial (RS232C)
• Sincronización: Asíncrona / UART
• Velocidad UART: 19 200 bps
• Control de flujo: RTS/CTS hardware; Xon/Xoff software no usado
• Otros parámetros: Longitud de datos 8 bits, sin paridad, 1 (o 2) bits de parada

Marca registrada
LoRa® es una marca de Semtech Corporation.
