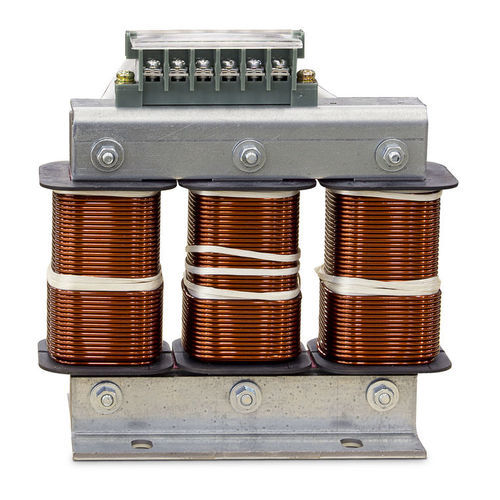

Reactor continuo LRZ 04-033

para la industriade vacíomúltiple

Los equipos de regulación de velocidad para motores, variadores de frecuencia, SAI, etc., generan perturbaciones en la red, que afectan a otras cargas de la instalación o al propio funcionamiento de dicho equipo. Las reactancias LRZ / LRBZ, conectadas en la entrada, lado red, de dichos equipos permiten atenuar las crestas de tensión y reducir la distorsión armónica generada por la propia electrónica de potencia. Las reactancias de filtrado LRZ / LRBZ permiten reducir los armónicos de corriente de cualquier convertidor desde niveles de 40 ... 50 % a valores en torno al 20 %. Además reducen la corriente de cortocircuito y aumentan la seguridad de los semiconductores del convertidor. Si se colocan en el lado de motor permiten atenuar las frecuencias armónicas debidas a la conmutación. Las reactancias tipo LRZ, están construidas con chapa de bajas pérdidas y bobinadas con hilo de cobre. La conexión se realiza mediante bornes adecuados. Para corrientes mayores se emplean las reactancias LRBZ con núcleo de chapa magnética con entrehierros múltiples, lo cual le confiere unas excelentes características y muy bajas pérdidas. Bobinados de banda de cobre (o banda de aluminio, bajo demanda). Las conexiones se realizan mediante pletina. Tanto las LR como las LRBZ llevan una impregnación al vacío de barniz para aumentar el aislamiento, darle mayor consistencia mecánica y reducir el ruido. Aplicaciones Las reactancias de la serie LR / LRB están preparadas y pueden utilizarse tanto en el lado de red como de motor. Atenúan los microcortes y las crestas debidos a la conexión inicial y a la conmutación, y reducen la tasa de armónicos de la corriente de red.
