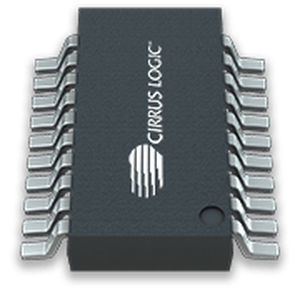

Convertidor digital CS5521/22/23/24/28

de medidasde bomba de cargaen serie

La familia CS5521/22/23/24/28 de convertidores analógico-digitales (A/D) Delta Sigma altamente integrados utiliza técnicas de equilibrio de carga para lograr un rendimiento de 16 bits (CS5521/23) y 24 bits (CS5522/24/28). Los convertidores A/D se presentan como dispositivos de 2 canales (CS5521/22), 4 canales (CS5523/24) u 8 canales (CS5528). Cada uno de ellos incluye un amplificador de instrumentación de baja corriente de entrada y estabilizado por chopper. Para permitir rangos de entrada seleccionables de 25 mV, 55 mV, 100 mV, 1 V, 2,5 V y 5 V, los convertidores A/D incluyen un PGA (amplificador de ganancia programable). Para adaptarse a las aplicaciones de termopares conectados a tierra, los dispositivos incluyen una unidad de bomba de carga, que proporciona una tensión de polarización negativa a los amplificadores en chip. Estos dispositivos también incluyen un modulador Delta Sigma de cuarto orden seguido de un filtro digital, que proporciona ocho velocidades de palabra de salida seleccionables. Los filtros digitales están diseñados para alcanzar la máxima precisión en un ciclo de conversión y, cuando funcionan a velocidades de palabra inferiores a 30 Hz, rechazan las interferencias de 50 Hz y 60 Hz. Estos productos de alimentación única son soluciones ideales para medir señales de bajo nivel aisladas y no aisladas en aplicaciones de control de procesos. Características Amplificador de instrumentación de baja corriente de entrada (100 pA) y estabilizado por chopper Rango de entrada escalable (bipolar/unipolar) 2.5 V VREF: 25 mV, 55 mV, 100 mV, 1 V, 2,5 V, 5 V Externa: 10 V, 100 V Amplio rango de entrada VREF (1 V a 5 V) Convertidores A/D Delta Sigma de cuarto orden Puerto de interfaz serie de 3 hilos fácil de usar Secuenciador de canales programable/automático con FIFO de datos de conversión (primera entrada/primera salida) Registros de calibración accesibles por canal Compatible con SPI™ y Microwire™ Sistema y autocalibración
