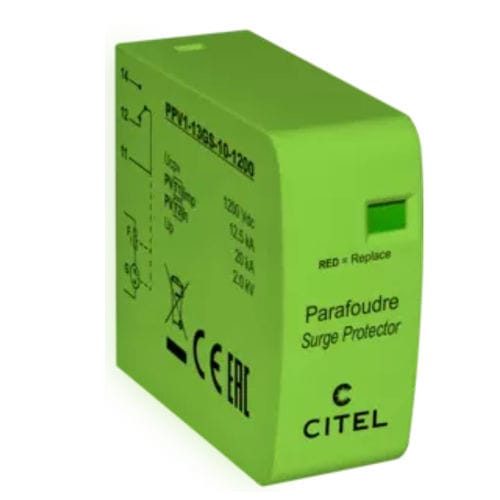

Caja de protector de sobretensión tipo 1 + 2 PPV1 series

para instalación fotovoltaicacon teleseñalizaciónmontada en circuito impreso

Descripción

• Pararrayos Tipo 1+2 para instalaciones fotovoltaicas
• Montaje en PCB
• Iimp: 12.5 kA (10/350 µs)
• Señalización remota
• Cumple EN 50539-11 e IEC 61643-31*

Identidad del producto

• Nombre: PPV1-13GS-1200
• Número de referencia: 8724608

Propiedades eléctricas
Tipo SPD (IEC): 1+2
Tensión máxima de funcionamiento PV (Ucpv): 1200 Vdc
Corriente de funcionamiento permanente PV (Icpv) - Consumo a Ucpv: < 0.1 mA
Corriente de descarga nominal (In) - 15 impulsos 8/20 µs: 20 kA
Corriente de impulso por polo (Iimp) - resistencia máxima 10/350 µs por polo: 12.5 kA
Corriente soportada de cortocircuito PV (Iscpv): 15 000 A
Nivel de protección @ In (8/20 µs) (Up): 2 kV
Nivel de protección (montaje en estrella) @ In (8/20 µs) (Up): 4 kV


Propiedades mecánicas y funcionales
Tecnología: Tubo de descarga de gas
Conexión a la red: A través de pines para soldar
Montaje: En placa de circuito impreso
Material de la carcasa: Termoplástico UL94 V-0
Temperatura de funcionamiento (Tu): -40/+85 °C
Grado de protección: IP20
Indicador de desconexión: Indicador mecánico
Señalización remota de desconexión: Salida en contacto inversor
Dimensiones: Ver esquema
Peso: 0.033 kg


Normas y seguridad
Cumplimiento normativo: IEC 61643-31 / EN 50539-11 (La norma cubre dispositivos. Las series PPV/PAC son componentes. Cumple cuando se ensamblan como conjunto.)


Características / especificaciones técnicas

• Tipo SPD: 1+2
• Tensión máxima de funcionamiento PV (Ucpv): 1200 Vdc
• Corriente permanente PV (Icpv): < 0.1 mA
• Corriente de descarga nominal (In): 20 kA (15 x 8/20 µs)
• Corriente de impulso por polo (Iimp): 12.5 kA (10/350 µs)
• Corriente soportada de cortocircuito PV (Iscpv): 15 000 A
• Nivel de protección (Up) @ In (8/20 µs): 2 kV
• Nivel de protección (montaje en estrella) Up: 4 kV
• Tecnología: Tubo de descarga de gas
• Conexión: A través de pines para soldar
• Montaje: Placa de circuito impreso
• Material carcasa: Termoplástico UL94 V-0
• Temperatura de funcionamiento: -40/+85 °C
• Grado de protección: IP20
• Indicador de desconexión: Indicador mecánico
• Señalización remota: Salida en contacto inversor
• Disyuntor térmico: Interno
• Dispositivo de protección de respaldo: Sin
• Peso: 0.033 kg
• Normas: IEC 61643-31 / EN 50539-11
