Caja de protector de sobretensión de tipo 3 MSP-VM series

de tipo 2para videovigilanciapara alimentación continua

Descripción

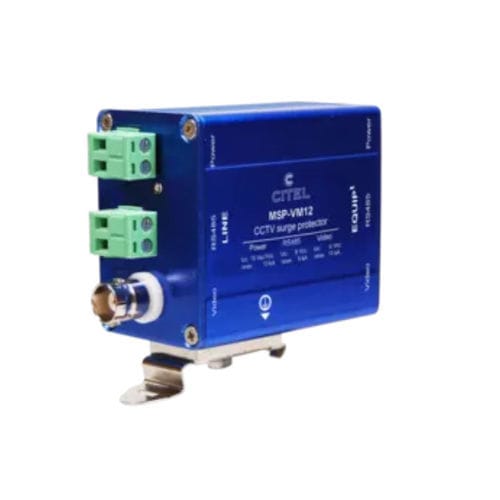

SPD para la protección de sistemas de videovigilancia y redes de vídeo de baja tensión. Protege pares de señal de vídeo (0–5 V) y líneas 12 Vac/Vdc. Modelo: CITEL MSP-VM12. Código de producto: 420403.

Información funcional clave

• Compatibilidad de red: 12 Vac/Vdc
• Tipo de señal: señal de vídeo, 1 par (0–5 V)
• Tipo de SPD: Tipo 2+3
• Tecnología: MOV + GDT
• Modos de protección: modo común y modo diferencial
• Seguridad de fallo: desconexión térmica con corte de línea y corte de alimentación
• Indicadores: LED(s) verde(s) encendido(s) = funcionamiento; LED verde apagado = fin de vida y corte de línea

Especificaciones eléctricas

• Tensión máxima de funcionamiento (Uc): 6 Vdc / 8 Vdc / 15 Vac/Vdc (según entrada)
• Corriente nominal de descarga In (8/20 µs): 5 kA / 2,5 kA (según prueba)
• Corriente máxima de descarga Imax por polo (8/20 µs): hasta 10 kA
• Prueba de onda combinada (IEC 61643-11): 10 kV / 5 kA
• Nivel de protección Up (a In): típ. 20 V (varía según configuración)
• Pérdida de inserción: típ. <1 dB; algunas vías <0,1 dB
• Frecuencia máxima: hasta 100 MHz (según vía)
• Corriente máxima de línea @25°C: 300 mA / 5 A (según vía)

Mecánica y montaje

• Formato de montaje: carril DIN o brida (placa)
• Conexión: bornes de tornillo 2,5–25 mm²
• Carcasa: aluminio anodizado
• Grado de protección: IP20
• Temperatura de funcionamiento: -40 a +85 °C
• Dimensiones y esquemas de cableado: ver plano del producto

Normas y seguridad
Compatible con IEC 61643-11 / EN 61643-11 / UL1449 ed.5. Desconector térmico interno incluido.

Descargas y documentación

• Hoja de datos (ver archivo del producto)
• CITEL_Certif_EU_MSP-VM.pdf
• Hoja de instalación
• Especificaciones para licitación

Notas
Consulte el diagrama del producto para dimensiones detalladas y esquemas eléctricos.
