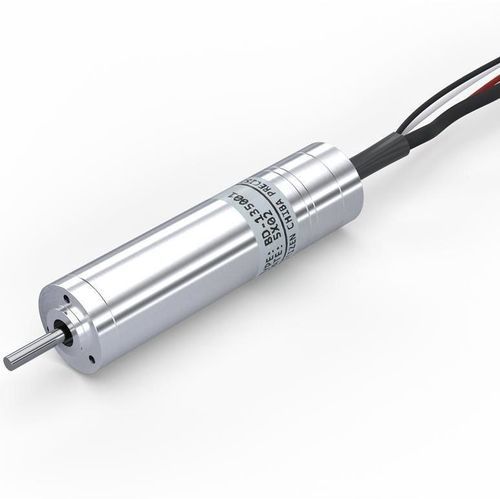

Motor brushless BD-1350

DC24 Vcompacto

Nombre del producto
BD-1350 — motor de corriente continua para aplicaciones industriales/de precisión (Fabricante: CITIZEN CHIBA PRECISION CO.,LTD.)

Descripción general
El BD-1350 es un motor CC compacto de 2 polos diseñado para aplicaciones industriales de precisión. Las especificaciones se han obtenido con un disipador de aluminio (57×57×5t) fijado a la brida del motor. Se pueden montar como opciones reductores y codificadores incrementales magnéticos. Los controladores estándar de la serie BSD-36 están configurados de fábrica con una velocidad máxima de 5.000 rpm; hay opciones de controladores personalizados para permitir operación por encima de 5.000 rpm.

Especificaciones principales

• Modelo: BD-1350
• Fabricante: CITIZEN CHIBA PRECISION CO.,LTD.
• Número de polos: 2
• Tensión de alimentación: 24 ± 5 % V
• Resistencia de línea: 11,9 Ω
• Constante de par: 14,1 mN·m/A
• Constante de FEM inversa: 1,47 V/K rpm
• Velocidad sin carga: 16.500 rpm (medida con disipador especificado)
• Velocidad nominal: 12.670 rpm (medida con disipador especificado)
• Corriente continua máxima: 0,33 A (medida con disipador especificado)
• Par continuo máximo: 4,65 mN·m (medido con disipador especificado)
• Potencia nominal: 6,2 W (medida con disipador especificado)
• Peso: 36 g
• Serie de controladores estándar: BSD-36 (velocidad máxima estándar 5.000 rpm; configurable para velocidades superiores)

Codificador (opcional)

• Tipo: incrementale magnético
• Alimentación: DC +5 V ± 5 %
• Consumo de corriente: 30 mA
• Niveles de salida: High ≥ 3,2 V / Low ≤ 1,0 V
• Corriente de salida máxima: ±20 mA
• Canales: 3 (A, B, Z)
• Impulsos por vuelta: 512 P/R
• Frecuencia de respuesta máxima: 1.700 kHz
• Circuito de salida: Line driver / TTL

Motor con reductor (ejemplos)
Ejemplo de modelo: BD-1350□□G ZCP 1/xxx (φ13). Relaciones de reducción y valores nominales típicos:

• Relaciones de reducción: 4, 16, 24, 64, 96, 144*, 256*, 384*, 576*, 864*
• Par nominal (N·m): 0,015; 0,048; 0,071; 0,152; 0,228; 0,260; 0,400; 0,400; 0,400; 0,400
• Velocidad nominal (rpm): 1.540; 381; 254; 94; 63; 55; 29; 29; 24; 17
• Potencia nominal (W): 2,4; 1,9; 1,9; 1,5; 1,5; 1,5; 1,2; 1,2; 1,0; 0,7
• Longitud L (mm): 15,1; 17,5; 17,5; 21,4; 21,4; 21,4; 25,3; 25,3; 25,3; 25,3

Notas y recomendaciones

• Los valores de rendimiento indicados como medidos se basan en ensayos con disipador de aluminio (57×57×5t) acoplado; los valores reales dependen del controlador, codificador y condiciones de montaje.
• El controlador estándar de la serie BSD-36 está preajustado a 5.000 rpm; ajustes personalizados permiten funcionamiento por encima de 5.000 rpm.
• Al seleccionar relaciones de reducción marcadas con asterisco (*), verifique el par de salida admisible del reductor para evitar sobrecarga.
• Para gráficos de rendimiento detallados e interpretación, consulte 'Detail of the Motor Characteristics'.
