Torno manual PL3000

horizontalportátilpara mecanizado de ejes

Descripción

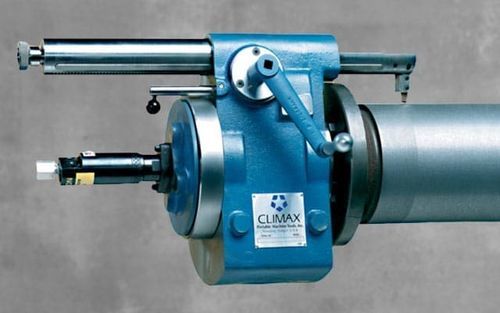

El torno portátil CLIMAX PL3000 mecaniza ejes grandes y muñones de rodillos in situ montándose en el eje y girando alrededor del mismo, lo que permite un torneado preciso para mantenimiento y reparaciones sin necesidad de desmontar ni trasladar equipos, reduciendo tiempos de inactividad y costes de mano de obra.

Aplicaciones
Plantas industriales, generación eléctrica, acerías y mantenimiento de maquinaria pesada que requieren torneado de ejes en sitio y reparaciones rápidas.

Ventajas del producto

• Se monta en el extremo del eje y gira alrededor de la pieza para mecanizado in situ.
• Barra giratoria maciza de acero y cuerpo contrapesado que minimizan las vibraciones y garantizan un giro uniforme.
• Alta capacidad de arranque de viruta: accionamiento con engranaje planetario que permite eliminar hasta 0,125 in (3,175 mm) por pasada.
• Motores disponibles: 3,08 CV (2,3 kW) eléctrico o 1,22 CV (0,91 kW) neumático.
• Alcance de la herramienta: 16,0 in (406,4 mm) estándar; hasta 22,0 in (558,8 mm) con extensión opcional.
• Espacio de trabajo: diámetro de giro 16,75 in (425,5 mm) alrededor del eje; hasta 36 in (914,4 mm) desde el extremo del eje.
• Avance axial automático: 0,003–0,011 in/rev (0,076–0,279 mm/rev) en 7 incrementos para un corte controlado.
• Instalación rápida: se fija con brida de montaje cónica; requiere taladrar y roscar cuatro orificios; un operario experimentado puede montarlo en menos de una hora; tornillos de ajuste para centrado y alineación.

Especificaciones
Alcance máximo de giro — 22 in — 558,8 mm
Diámetro del eje — 4 – 11,25 in — 101,6 – 285,8 mm
Opción de alimentación — Eléctrico o neumático

Características técnicas

• Alcance máximo de giro: 22 in (558,8 mm).
• Diámetro del eje: 4 – 11,25 in (101,6 – 285,8 mm).
• Opciones de motor: eléctrico 3,08 CV (2,3 kW) o neumático 1,22 CV (0,91 kW).
• Capacidad de desbaste: hasta 0,125 in (3,175 mm) por pasada.
• Alcance de la herramienta: 16,0 in (406,4 mm) estándar; hasta 22,0 in (558,8 mm) con extensión.
• Espacio de trabajo: diámetro de giro 16,75 in (425,5 mm); hasta 36 in (914,4 mm) desde el extremo del eje.
• Avance axial automático: 0,003–0,011 in/rev (0,076–0,279 mm/rev) en 7 incrementos.
• Aplicaciones típicas: plantas industriales, centrales eléctricas, acerías, mantenimiento de maquinaria pesada.
• Instalación: montaje en el extremo del eje; requiere taladrar/roscar 4 orificios y ajustes de centrado.
