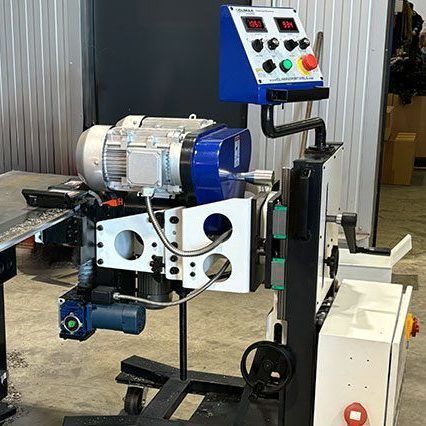

Máquina de conformación EM60

Descripción
La fresadora automática de bordes de placas CLIMAX EM60 realiza fresado en frío con alta precisión para obtener superficies sin oxidación adecuadas para la preparación de soldaduras. La fresa de precisión proporciona un acabado superficial consistente y de alta calidad. El cabezal de fresado gira 180° y la máquina se desplaza en ambas direcciones a lo largo de la placa, permitiendo biselar ambos lados sin reposicionar la chapa.

Aplicaciones
Ampliamente utilizada en maquinaria de ingeniería, estructuras de acero, recipientes a presión, construcción naval y la industria aeroespacial.

Ventajas del producto

• Biselado preciso 0–60° para preparaciones en V, Y, K y X.
• Fresado en frío que genera una superficie limpia y sin oxidación conforme a los requisitos de soldadura.
• Acabado de alta calidad gracias a la fresa de precisión.
• Procesa diversos materiales: aceros, aleaciones especiales, aluminio y cobre.
• Alimentación automática hasta 1500 mm/min para un funcionamiento constante con mínima intervención.
• Control en tiempo real de las velocidades de avance y corte mostrado en la pantalla de la máquina.
• Ajuste fácil 0–60° con regla de ángulo integrada para una configuración rápida y repetible.
• Ajuste rápido de altura manual para alinear diferentes espesores de chapa.
• Sistema de sujeción eléctrico que asegura la máquina sobre la placa para un fresado preciso.
• Cabezal de alta velocidad con plaquitas intercambiables (8 plaquitas suministradas).
• Diseño reversible con giro de 180° para trabajar ambos lados sin reposicionar la placa.
• Desplazamiento bidireccional a lo largo de la placa para reducir tiempos de puesta a punto y admitir biseles V, Y, X y K.
• Ruedas giratorias metálicas y ruedas resistentes al calor para posicionamiento y desplazamiento estables.
• Motor eléctrico disponible en 400 V o 480 V para entornos industriales.
• Paquete listo para usar que incluye cabezal con 8 plaquitas, kit de herramientas, ruedas metálicas, documentación y caja de transporte de madera.
• Opción: caja de transporte con rampa (ref. EM60RB) para facilitar carga/descarga y protección en transporte/almacenaje.

Especificaciones (tabla)
DESCRIPCIÓN — ELÉCTRICO 400 V — ELÉCTRICO 480 V
Número de referencia | EM60400 | EM60480
Rango de placas | 0,236 – 3,150" / 6 – 80 mm | 0,236 – 3,150" / 6 – 80 mm
Ancho máx. de bisel | 1,77" / 45 mm | 1,77" / 45 mm
Ancho mín. de placa | 7,87" / 200 mm | 7,87" / 200 mm
Ángulo de bisel | 0 – 60° | 0 – 60°
Régimen en vacío | 525 – 1050 rpm | 525 – 1050 rpm
Par | 35 Nm | 35 Nm
Velocidad de avance | 0–59 ft/min / 0–1500 mm/min | 0–59 ft/min / 0–1500 mm/min
Temp. máxima de trabajo | 55°C | 55°C
Radiación acústica máx. | 75 dB | 75 dB
Potencia motor | 6 kW | 6 kW
Tensión | 400 V trifásico | 400 V trifásico
Frecuencia | 50 / 60 Hz | 50 / 60 Hz
Peso neto | 773 lbs / 351 kg | 773 lbs / 351 kg
Dimensiones embalaje (estándar) | 49,2 x 31 x 58,3" / 1 250 x 800 x 1 480 mm | 49,2 x 31 x 58,3" / 1 250 x 800 x 1 480 mm
Peso embalaje (estándar) | 1 137 lbs / 516 kg | 1 137 lbs / 516 kg
Dimensiones embalaje (con rampa) | 53 x 44 x 68" / 1 350 x 1 130 x 1 720 mm | 53 x 44 x 68" / 1 350 x 1 130 x 1 720 mm
Peso embalaje (con rampa) | 1 137 lbs / 516 kg | 1 137 lbs / 516 kg

Características / especificaciones técnicas

• Modelo: EM60 (referencias EM60400 para 400 V y EM60480 para 480 V)
• Rango de espesor de placa: 6 – 80 mm (0,236 – 3.150")
• Ancho máximo de bisel: 45 mm (1,77")
• Ancho mínimo de placa: 200 mm (7,87")
• Ángulo de bisel: 0 – 60°
• Régimen de vacío: 525 – 1050 rpm
• Par: 35 Nm
• Velocidad de avance: hasta 1500 mm/min (0–59 ft/min)
• Potencia motor: 6 kW
• Tensión/frecuencia: 400 V trifásico (opción 480 V) / 50/60 Hz
• Temp. máxima de trabajo: 55°C
• Radiación acústica máx.: 75 dB
• Peso neto: 351 kg
• Embalaje estándar: 1 250 x 800 x 1 480 mm / 516 kg
• Embalaje con rampa: 1 350 x 1 130 x 1 720 mm / 516 kg
• Cabezal reversible 180° con plaquitas intercambiables (8 incluidas)
• Sistema de sujeción eléctrico integrado
• Ruedas metálicas giratorias y ruedas resistentes al calor
• Accesorios incluidos: kit de herramientas, ruedas metálicas, documentación, caja de transporte de madera (opción EM60RB)
