Sensor de profundidad

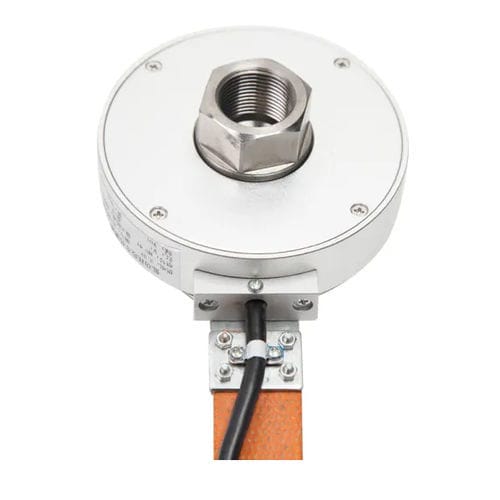

Sensor de extracción inalámbrico para unidad de registro de lodo El sensor de extracción inalámbrico se utiliza para medir la profundidad del pozo, el tiempo de perforación, la posición de la broca, la altura del gancho, la velocidad y la dirección del movimiento. El sensor de esfuerzo de tracción es el sensor más importante del instrumento de registro completo. Se utiliza principalmente para medir la profundidad del pozo, el tiempo de perforación, la posición de la broca, la altura del gancho, la velocidad y la dirección del movimiento. El rendimiento del cabrestante afecta directamente a la calidad de los datos de registro y a los trabajos de exploración de petróleo y gas. El sensor de trabajo de arrastre está compuesto por un estator y un rotor. La sonda superminiatura de doble pulso se encuentra plana en la ranura del estator. Cuando el rotor gira, el sensor magnético de la plataforma giratoria barre continuamente la superficie de la sonda, de modo que en el extremo de salida se obtienen dos grupos de señales de impulsos con diferencia de fase, que se transforman en dos grupos de impulsos de recuento a través del circuito de interfaz y se envían al instrumento para su procesamiento. A través de la detección de datos en tiempo real de la señal del cabrestante, se puede obtener el valor de conteo de la señal de pulso del cabrestante relacionado con la altura del gancho. A través de la salida de dos sensores de cabrestante, se puede juzgar la dirección de marcha. Estos datos se pueden transmitir al ordenador superior, y la profundidad del pozo en tiempo real se puede obtener a través del cálculo correspondiente. El sensor está diseñado para medir la profundidad del pozo y la posición del gancho. Dentro del sessor, está equipado con dos interruptores fotoeléctricos y un chip de sombra con escama dental.
